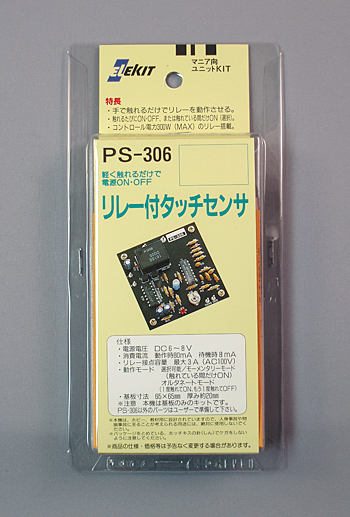

リレー付タッチセンサ [ PS-306 ]

手で触れることでリレーをON・OFF

リレー付タッチセンサ [ PS-306 ]
製品型番 PS-306
参考価格 2,750 円(税込)
[税抜 2,500 円]
はんだ付けあり
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,はんだごて

製品概要

電極を手で触れるだけでリレーがON-OFFするキット。
ドアのノブに仕掛けておいたり、変わった形のタッチ電極を自作するなどして、アイデアしだいで色々と応用できます。
※動作電源等は別途ご準備下さい。

※2011年4月 販売完了いたしました。

製品仕様

リレー動作は次の2つのモードが選択できます。
1)オルタネートモード(タッチするごとにON~OFFが切り換わる)
2)モーメンタリーモード(タッチしている間だけのリレーON)
※タッチ電極は人体よりも充分小さな物を使ってください。10cm四方くらいまでの金属をご利用下さい。
※静電誘導検出方式につき電池作動では充分な感度が得られませんので、ACアダプタの使用をおすすめします。
※タッチ電極は、シールド線を使用することにより最大約2mまで延ばすことができます。
(周囲の状況により左右されます) この時、タッチ電極側には芯線側だけ接続し、シールド線は切り取り、接続しないようにして下さい。

●電源電圧:DC6~8V※
●消費電流:リレー動作時80mA、待機時8mA(6V時)
●リレー接点容量:3A(AC100V時)
●動作モード(選択可能)
 ・モーメンタリーモード(触れている間だけON)
 ・オルタネートリーモード(1度触れてON、もう1度触れてOFF)
●基板サイズ:65×65mm

※推奨ACアダプタ:内径2.1mm、外形5.5mm、センターマイナス
※エレキットストアにて汎用ACアダプター取扱中
