【生産完了品】

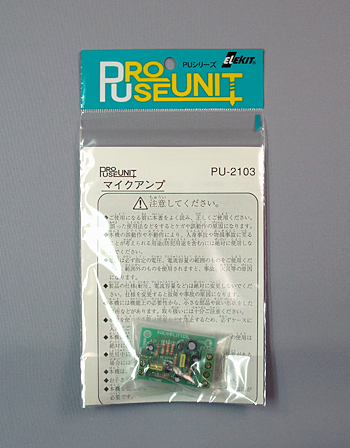

マイクアンプ [基板完成品] [ PU-2103 ]

マイクアンプ [基板完成品] [ PU-2103 ]
製品型番 PU-2103
参考価格 1,430 円(税込)
[税抜 1,300 円]
はんだ付けなし
工作に必要な工具
ドライバー(プラス)

製品概要

トランジスタで構成した、電圧利得26dBのマイクアンプで、ダイナミックマイク(※1)から出力される信号をラインレベルに増幅します。
入力はマイクだけでなく、微小なオーディオ信号の増幅用にも使用できますので、自作オーディオ機器のプリアンプとしても使用できます。
※1.コンデンサマイクによっては、バイアス抵抗などの追加で使用できる場合があります。
コンデンサマイクの接続例は説明書に記載してあります。

製品仕様

●電源電圧:DC6~12V(要安定化)
●定格出力:1.6Vrms(THD=0.1%)
●定格入力:80mVrms
●消費電流:約2.2mA
●電圧利得:26dB
●周波数特性:63Hz~40kHz(-3dB)
●SN比:88dB(1kHz)
●入力抵抗:30kΩ ※電源電圧DC9V時
●本体サイズ:D30×W43×H15mm(※突起物含む)

※エレキットストアにて汎用ACアダプター取扱中

製品販売データ(お取引先様向け)

JANコード 4952682102694
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 110 × D 210 × H 20 (mm)
生産完了 2017年1月26日
