LED を色々なパターンで 点灯させるための電池ボックス [ AP-181 ]

LEDをさし込むだけ!

LED を色々なパターンで 点灯させるための電池ボックス [ AP-181 ]
製品型番 AP-181
参考価格 1,760 円(税込)
[税抜 1,600 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
はんだ付けなし

製品概要

2022年6月末発売予定

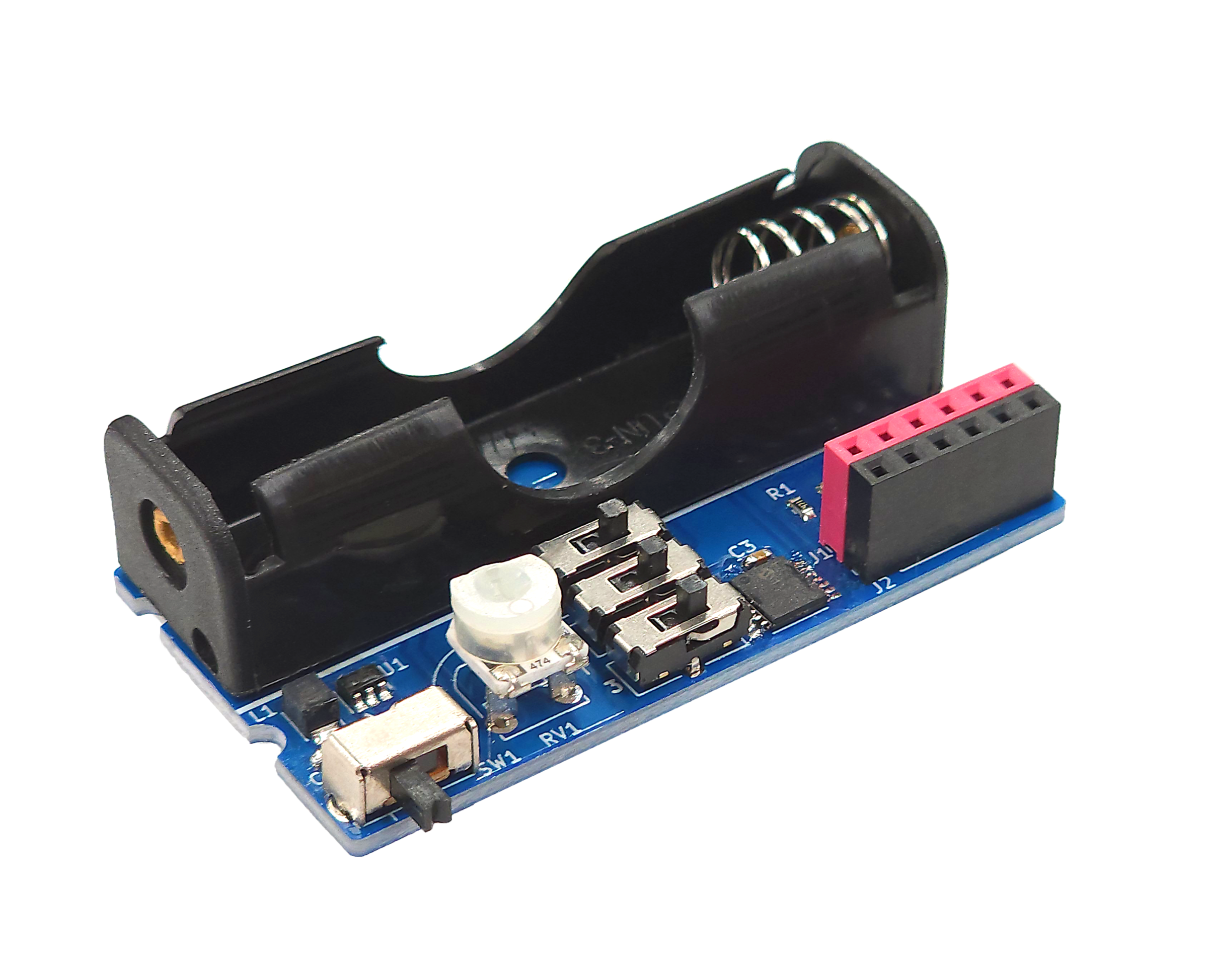

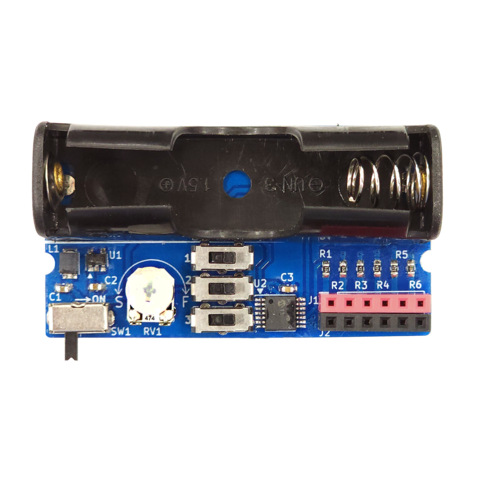

単3電池1本で、6個のLEDを8つの点灯パターンで光らせることができる、部品実装済の基板の付いた電池ボックスです。
LEDをコネクターに差し込むだけで光らせることができますので、LED回路に必要な抵抗の計算など気にしなくてOKです。
8通りの点灯パターンを搭載していますので、自作モデルのライトアップや簡単なイルミネーションに使用することができます。


電池ボックスに単 3 乾電池を入れ、本体のコネクターにLEDをさし込むだけ。
付属の延長ケーブルを使用して、LEDを基板から離すこともできます。
また、異なった色のLEDを組み合わせて使用することもできます。



【 点灯パターン 】
① 点滅モード
② ジワ~っと点滅モード
③ 調光モード
④ ランダム点滅モード
⑤ 一方向順序点灯モード
⑥ 往復順序点灯モード
⑦ 残光付き一方向順序点灯モード
⑧ 残光付き往復順序点灯モード

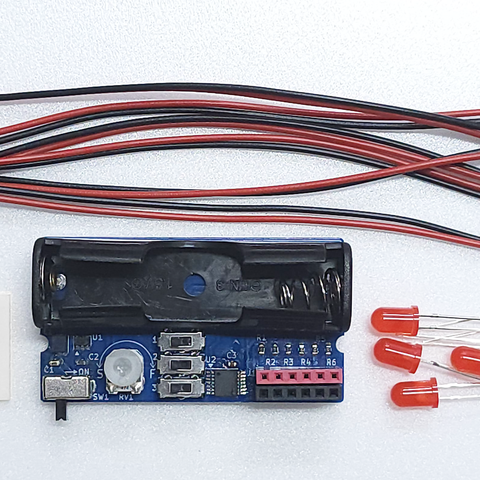

【 製品内容物 】

<<  エレキットの「LEDシリーズ」「かんたんLEDシリーズ」(ともに別売)を使って好きな色で光らせることができます >>

以下の型番のLEDに対応しています。

【 LEDシリーズ 】
●高輝度LED (直径5mm )
①LK-5WH(白色), ②LK-5PG(緑色), ④LK-5BL(青色),
⑤LK-5YE(黄色), ⑥LK-5RD(赤色), ㊲LK-5WM(電球色)

●高輝度LED (直径3mm )
⑫LK-3WH(白色), ⑬LK-3PG(緑色), ⑮LK-3BL(青色),
⑯LK-3YE(黄色), ⑰LK-3RD(赤色), ㊳LK-3WM(電球色)



【かんたんLEDシリーズ】 拡散(ディフューズ)タイプ
・AP-L01:高輝度LED(赤色・5mm)
・AP-L02:高輝度LED(青色・5mm)
・AP-L03:高輝度LED(白色・5mm)
・AP-L04:高輝度LED(電球色・5mm)
・AP-L05:高輝度LED(ミックス・5mm)赤色・青色・白色 各2個のセット


製品仕様

電源     : 単3アルカリ乾電池 または、ニッケル水素充電池 1本(別売)
基板サイズ  : 57mm×31mm(突起物含まず)
最大LED接続数: 6個
消費電流   : 最大 約28~165mA (点灯パターンやスピード等により変わります。)

製品販売データ(お取引先様向け)

JANコード 4952682108146
パッケージサイズ W 80 × D 20 × H 150 (mm)
