USB電源でLED を色々な パターンで点灯させるための基板 [ AP-182 ]

モバイルバッテリーにも対応!

USB電源でLED を色々な パターンで点灯させるための基板 [ AP-182 ]
製品型番 AP-182
参考価格 1,650 円(税込)
[税抜 1,500 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
はんだ付けなし

製品概要

2022年6月末発売予定

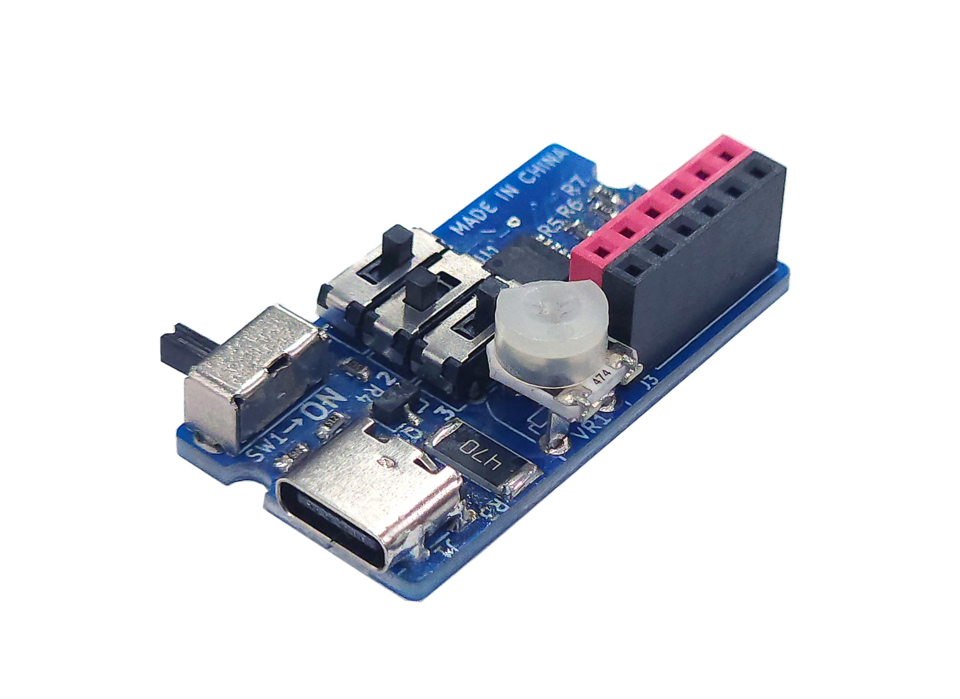

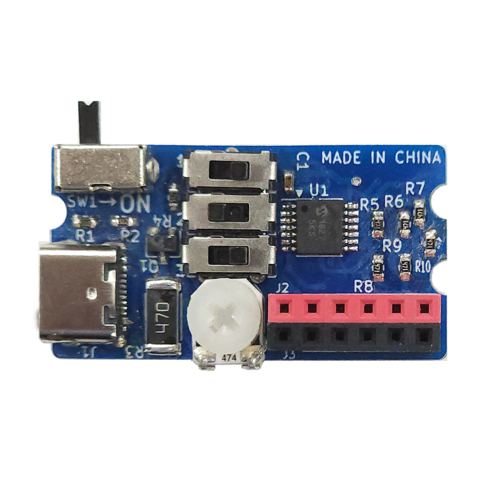

USB電源アダプターなどで、6個のLEDを8つの点灯パターンで光らせることができる、回路付きの完成基板です。
USB電源としてモバイルバッテリーにも対応。一般的なモバイルバッテリーは、LEDを光らせる程度の消費電流では出力がオフになり使用できない場合がありましたが、本機では途中でオフにならないよう工夫されています。

LEDをコネクターに差し込むだけで光らせることができますので、LED回路に必要な抵抗の計算など気にしなくてOKです。
8通りの点灯パターンを搭載していますので、自作モデルのライトアップや簡単なイルミネーションに使用することができます。


USBコネクターにUSBアダプターやパソコンのUSB端子、モバイルバッテリーなどを接続し、本体のコネクターにLEDをさし込むだけ。
付属の延長ケーブルを使用して、LEDを基板から離すこともできます。



【 点灯パターン 】
① 点滅モード
② ジワ~っと点滅モード
③ 調光モード
④ ランダム点滅モード
⑤ 一方向順序点灯モード
⑥ 往復順序点灯モード
⑦ 残光付き一方向順序点灯モード
⑧ 残光付き往復順序点灯モード

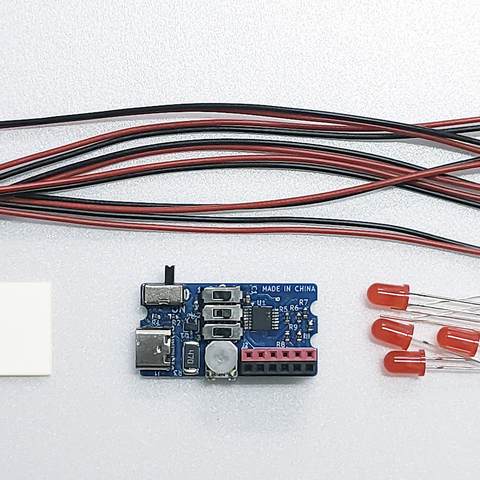

【 製品内容物 】

<<  エレキットの「LEDシリーズ」「かんたんLEDシリーズ」(ともに別売)を使って好きな色で光らせることができます >>

以下の型番のLEDに対応しています。

【 LEDシリーズ 】

●高輝度LED (直径5mm )
①LK-5WH(白色), ②LK-5PG(緑色), ④LK-5BL(青色),
⑤LK-5YE(黄色), ⑥LK-5RD(赤色), ㊲LK-5WM(電球色)

●高輝度LED (直径3mm )
⑫LK-3WH(白色), ⑬LK-3PG(緑色), ⑮LK-3BL(青色),
⑯LK-3YE(黄色), ⑰LK-3RD(赤色), ㊳LK-3WM(電球色)



【かんたんLEDシリーズ】 拡散(ディフューズ)タイプ
・AP-L01:高輝度LED(赤色・5mm)
・AP-L02:高輝度LED(青色・5mm)
・AP-L03:高輝度LED(白色・5mm)
・AP-L04:高輝度LED(電球色・5mm)
・AP-L05:高輝度LED(ミックス・5mm)赤色・青色・白色 各2個のセット


製品仕様

電源     : USB電源(USB type-Cケーブルも含め、別途ご用意ください)
         USB電源アダプター、モバイルバッテリー、PCのUSB端子などから給電可能
基板サイズ  : 38mm×20mm(突起物含まず)
最大LED接続数: 6個
消費電流   : 最大 約19~32mA (点灯パターンやスピード等により変わります。)

製品販売データ(お取引先様向け)

JANコード 4952682108153
パッケージサイズ W 80 × D 20 × H 150 (mm)
