チップ部品はんだ付け練習キット【白色LED】 [ LK-ST1 ]

チップ部品のはんだ付けが練習できる!

チップ部品はんだ付け練習キット【白色LED】 [ LK-ST1 ]
製品型番 LK-ST1
参考価格 715 円(税込)
[税抜 650 円]
難易度 1 2 3 4 5
工作時間1時間以内
対象年齢その他一般
はんだ付けあり
部品点数13点
工作に必要な工具
ピンセット,はんだごて

製品概要

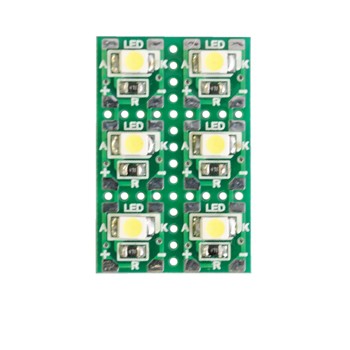

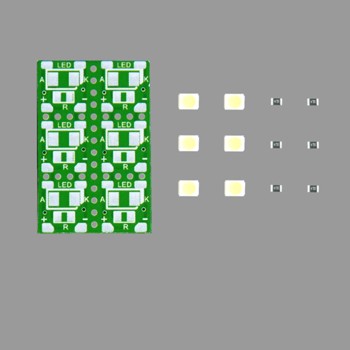

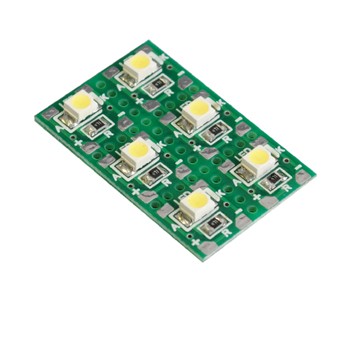

小さくて難しいチップ部品のはんだ付けが練習できるミニ基板と部品のセット。6個のチップLEDとチップ抵抗をはんだ付けした後は、LEDライトとして使用できます。
さらに基板を折り取って1個だけでも使うことができるので、練習後の基板も有効に活用できます。

★チップ部品なんてどうやってはんだ付けするの・・?そんな疑問もバッチリ解消。
はんだ付けの手順を図解で詳しく説明。更に予備部品も付属しているので、失敗しても安心。

★折り取り用穴が空いているので、1~6個まで好きな数量を点灯させることができます。

製品仕様

・電源電圧/DC3.5-5V
・消費電流/約25mA(MAX)
・基板サイズ/20×30mm

【チップLED】
・3528サイズ(3×2.8mm)
・白色

【チップ抵抗】
・2012サイズ(2×1.25mm)

【電源端子】
・DC3.5-5Vの電源を接続します。

製品販売データ(お取引先様向け)

JANコード 4952682106036
出荷ロット 小梱包:5個入  大梱包:50個入
パッケージサイズ W 80 × D 100 × H 5 (mm)
発売 2013年3月 1日
生産完了 2013年3月 1日

サポート

補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
