【生産完了品】
リニアモーターエクスプレス [ MR-9106 ]

磁力で浮いて走り出す!

リニアモーターエクスプレス [ MR-9106 ]
製品型番 MR-9106
参考価格 5,280 円(税込)
[税抜 4,800 円]
難易度 1 2 3 4 5
工作時間2〜3時間程度
はんだ付けなし

製品概要

2018年10月22日より、希望小売価格が変更になりました。

電気と磁石の力で浮いて走るリニアモーターカーです。

外側のレールがついていないので、浮いている様子を見ることができます。
高速で2分間走り続けるモードと、速度を選んで(低速・中速・高速)ずっと走り続けるモードの2つを選ぶことができます。

世界に先駆けて日本で開発されているリニアモーターカー。電気と磁石の働きで動くリニアモーターカーの仕組みを学ぶのにピッタリ!

製品備考

リニアモーターエクスプレスはなぜうごくの?

こたえ:磁石の力です!

リニアモーターエクスプレスには、いくつかの磁石が入っています。
エクスプレスのレールには2種類
・レール裏の浮上(ふじょう)用磁石
・レール側面の推進(すいしん)用磁石

エクスプレス本体にも2種類
・本体裏の浮上用磁石
・中央の車体に推進用電磁石

浮上用磁石は、お互いがくっつかず反発するように、S極とN極の位置を合わせています。磁石同士が離れていこうとするので、以下のように自然と浮いていきます。

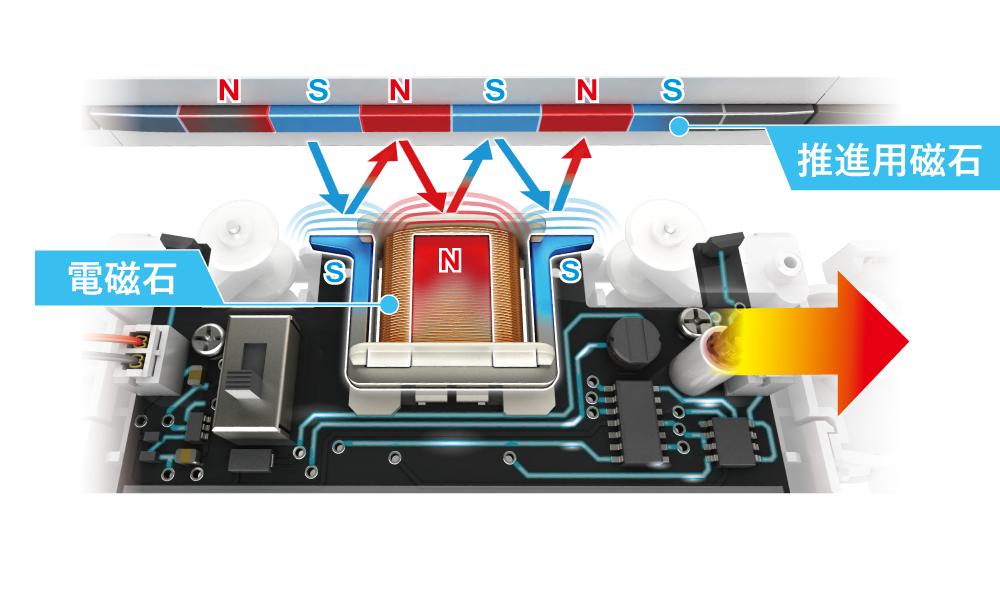

推進用磁石は、S極とN極が交互に続く特殊な磁石と、リニアモーターエクスプレス本体に内蔵された電磁石を利用しています。
電磁石は「電気を流すことで磁石になる」ものです。電気の流し方を逆向きにするだけで、S極にもN極にもなれます。
この仕組を利用して、S極同士で反発→N極へ近づく→【切り替え】→N極同士で反発→S極へ近づく の繰り返しでエクスプレス本体が前に進んでいきます。

製品販売データ(お取引先様向け)

JANコード 4952682107002
生産完了 2020年1月 1日

サポート

補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
