【生産完了品】
4ch クロック・タイマー [ PS-3243 ]

コントロールしたい機器のON/OFFを時刻で設定できるタイマー

4ch クロック・タイマー [ PS-3243 ]
製品型番 PS-3243
販売価格 3,850 円(税込)
[税抜 3,500 円]
難易度 1 2 3 4 5
対象年齢その他一般
はんだ付けあり

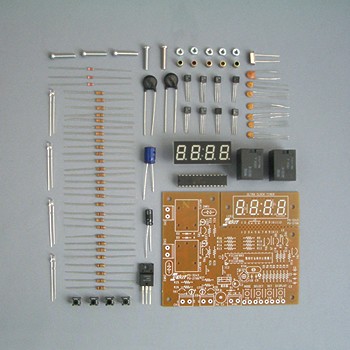

部品点数80点
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,カッター,はんだごて

製品概要

本機は、「チャンネル1に接続した電気機器を、○○時○○分にONして、□□時□□分にOFFする」というように、時刻で設定するタイマーです。外部機器を接続することができる出力は4チャンネルあり、電気機器の電源をON・OFFすることができるリレー出力が2つと、微小信号をコントロールできるオープンコレクタ出力を2つ備えています。設定できるモードは次の2つです。

・モードA
ある時刻にチャンネル1~4の中で任意のチャンネルをONさせ、そのチャンネルをある時刻にOFFさせることができます。24時間で4通りのプログラムが可能で、それぞれ1回のみ動作させるか、毎日繰り返し動作させるかを設定することができます。玄関灯の定時点灯や、ペットのエサやり装置などの応用が可能です。

・モードB
現在の時刻からチャンネル1~4の中で任意のチャンネルをONさせ、ある時刻にOFFさせることができます。
ラジオのスリープタイマーなどの応用が可能です。

※2011年6月 販売完了いたしました。

製品仕様

【仕様】
電源電圧/DC9V~13V(安定化不要)
消費電流/全出力OFFの場合:最大約70mA
     全出力ONの場合:最大約145mA
最大リレー接点容量/AC100V・3A
  ※抵抗負荷時     (AC100V以上では使用できません)
              DC30V・3A
基板サイズ/100×82(mm)

※2011年6月 販売完了いたしました。

製品備考

PS-3243、PS-3244で使用されているマイコン(PIC16F883)のデータシートへのリンクです。
http://ww1.microchip.com/downloads/en/DeviceDoc/41291F.pdf

PS-3241、PS-3242、PS-3243、PS-3244で使用されているサージアブソーバのデータシートへのリンクです。
※本機で使用しているサージアブソーバはERZV10D221です。
http://industrial.panasonic.com/www-data/pdf/AWA0000/AWA0000CJ2.pdf

製品資料

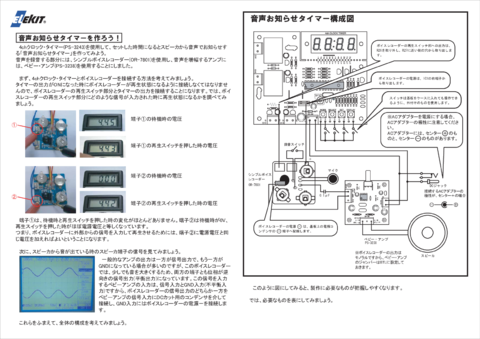

音声お知らせタイマーを作ろう! 4chクロック・タイマー(PS-3243)を使って、セットした時間になると音声でお知らせする「音声お知らせタイマー」を作ってみよう!
音声を録音する部分には、シンプルボイスレコーダー(OR-7801)を使用し、音声を増幅するアンプには、ベビー・アンプ(PS-3238)を使用することにしました。

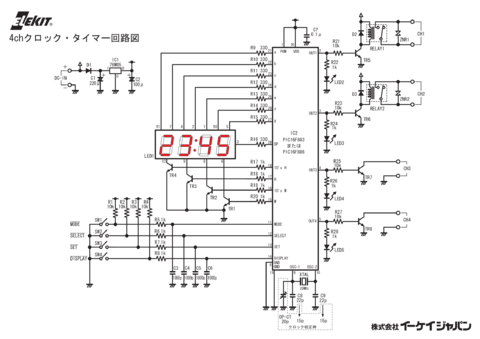

addpage_file116.pdf PS-3243回路図

製品販売データ(お取引先様向け)

JANコード 4952682105329
発売 2009年9月 1日
生産完了 2011年6月 1日

サポート

エレキットドクター料金
※代金引換手数料および、返送料など諸費用込
¥2,000(税込)
お支払い方法:代金引換
補修パーツのご案内 パーツリスト兼FAX注文書(PDF)
