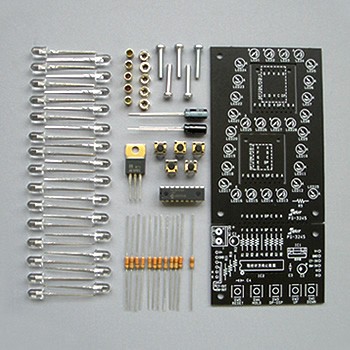

7セグ数字表示ボード [ PS-3245 ]

LEDで大きな数字を表示!

7セグ数字表示ボード [ PS-3245 ]
製品型番 PS-3245
販売価格 2,750 円(税込)
[税抜 2,500 円]
難易度 1 2 3 4 5
対象年齢その他一般
はんだ付けあり
部品点数70点
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,はんだごて

製品概要

本機は、7セグメントで数字を表示するキットです。
表示部分は4cm×7.5cmの大きなサイズで、1セグメント当たりに4個の高輝度LED(赤,φ5mm)を使用して明るく表示します。
UPスイッチまたはDOWNスイッチを押すだけで簡単に数字を切り替えることができます。
さらに、桁上がり信号、桁下がり信号を出力するカスケード接続端子を用意しており、複数台接続することで桁数を拡張することも可能です。
また、スイッチの代わりにセンサー機器などのオープンコレクタ出力を接続すれば、来場者カウンターや、ゲームの得点表示器、残日計などを作成できます。

製品仕様

電源電圧範囲/DC9V~15V(安定化不要)
消費電流/約80mA(全LED点灯時)
基板サイズ/60×135.5(mm)
その他/桁上がり信号、桁下がり信号出力付き

製品備考

PS-3245で使用されているマイコン(PIC16F627A)のデータシートへのリンクです。
http://ww1.microchip.com/downloads/en/DeviceDoc/40044F.pdf

製品資料

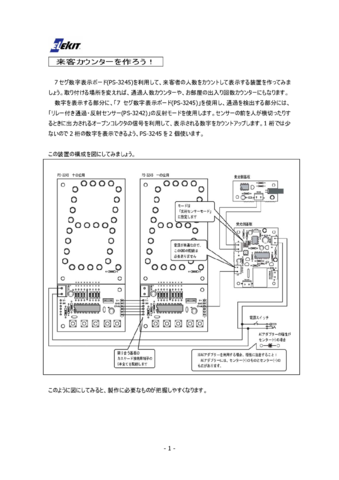

来客カウンターを作ろう! 7セグ数字表示ボード(PS-3245)を利用して、来客者の人数をカウントして表示する装置を作ってみましょう。取り付ける場所を変えれば、通過人数カウンターや、お部屋の出入り回数カウンターにもなります。
数字を表示する部分に「7セグ数字表示ボード(PS-3245)」を使用し、通過を検出する部分には「リレー付通過・反射センサー(PS-3242)」の反射モードを使用します。センサーの前を人が横切ったりするときに出力されるオープンコレクタの信号を利用して、表示される数字をカウントアップします。1桁では少ないので2桁の数字を表示できるよう、PS-3245を2個使います。
マイコンでLEDを点灯させよう! 最近は、発光ダイオード(LED)を身近に見かけるようになりました。電子回路を作るときにLEDを使ったことのある人も多いのではないでしょうか。LEDを単純に点灯させるだけでなく、マイコンでON/OFFを制御すると、オリジナルの点滅、点灯パターンを簡単に作ることができます。
でも、マイコンを使ってLEDを制御する場合は、単純に点灯させるときとは違った注意がひつようですので、ちょっとお話ししたいと思います。
PS-3245回路図 PS-3245回路図
電源のおはなし 電子回路を働かせるときに絶対必要なもの、それは何でしょう?答えはカンタンですね。そう、「電源」です。ひと口に電源といっても色々なものがあります。直流電源・交流電源・安定化電源などなど・・・。ちょっと電源についてお話ししましょう。
