一定時間リレーON出力のシンプル構成！

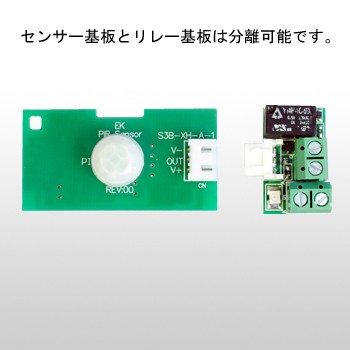

センサー基板とリレー基板は分離可能！
人の動きに反応する小型のセンサーです。センサーが反応するとリレーが一定時間ONになり、人の動きをキャッチして電球やモーターなどを動かす装置などを作製することができます。また、センサー部とリレー部は切り離すこともできますので、機器への組み込みなどもやりやすくなっています。
コンビニなどで売られている"タブレットタイプ清涼菓子"のケースにジャストフィットなサイズ。タブレット菓子のケースを加工して組み込める(※)ので、持ち運びに便利です。説明書には組み込み時に便利な『基板寸法図』を記載しています。
※電源部を除く。ケースにきちんと収めるためには、あらかじめ実装されているターミナルブロックやコネクターをはずす必要がありますが、リレー部分は高さ方向がケースに収まりません。あらかじめご了承下さい。（ケースの加工が必要です）
・電源電圧：DC4V～5.5V
※センサー部のみ使用の場合、DC3.5V～8V
・消費電流：
待機時：約100μA、
リレー動作時時：約40mA(電源電圧DC5V時)
・リレー接点容量：0.5A-AC100V 1A-DC24V (抵抗負荷時)
・リレーON時間：約2.5秒 (※)
・センサー検出距離：約2m (※)
・基板サイズ 66×27mm
※センサー基板の部品の値を変えることで変更することが可能です。(検出距離は最大5mまで)
※このセンサーは、人などが動いた時の赤外線の変化を検出しますので、センサーの前でじっとしていた場合のように変化がない場合は検出することができません。また、センサーの特性上、人以外の動物や車など、人の体温に近い温度を持ったものにも反応する場合があります。
| JANコード | 4952682106241 |
|---|---|
| 出荷ロット | 小梱包：5個入 大梱包：20個入 |
| パッケージサイズ | W 110 × D 210 × H 30 (mm) |
| 発売 | 2013年11月 1日 |
| 生産完了 | 2017年1月26日 |
| エレキットドクター料金 ※代金引換手数料および、返送料など諸費用込 |
￥1,200（税込） お支払い方法：代金引換 |
|---|---|
| 補修パーツのご案内 | 組立説明書をご覧ください。 説明書に補修パーツの案内が無い製品につきましては、 こちらよりお問い合わせください。 |
