【生産完了品】
磁石センサーモジュール [ PU-2207 ]

いろんな用途に応用できる!

磁石センサーモジュール [ PU-2207 ]
製品型番 PU-2207
参考価格 770 円(税込)
[税抜 700 円]
はんだ付けなし

製品概要

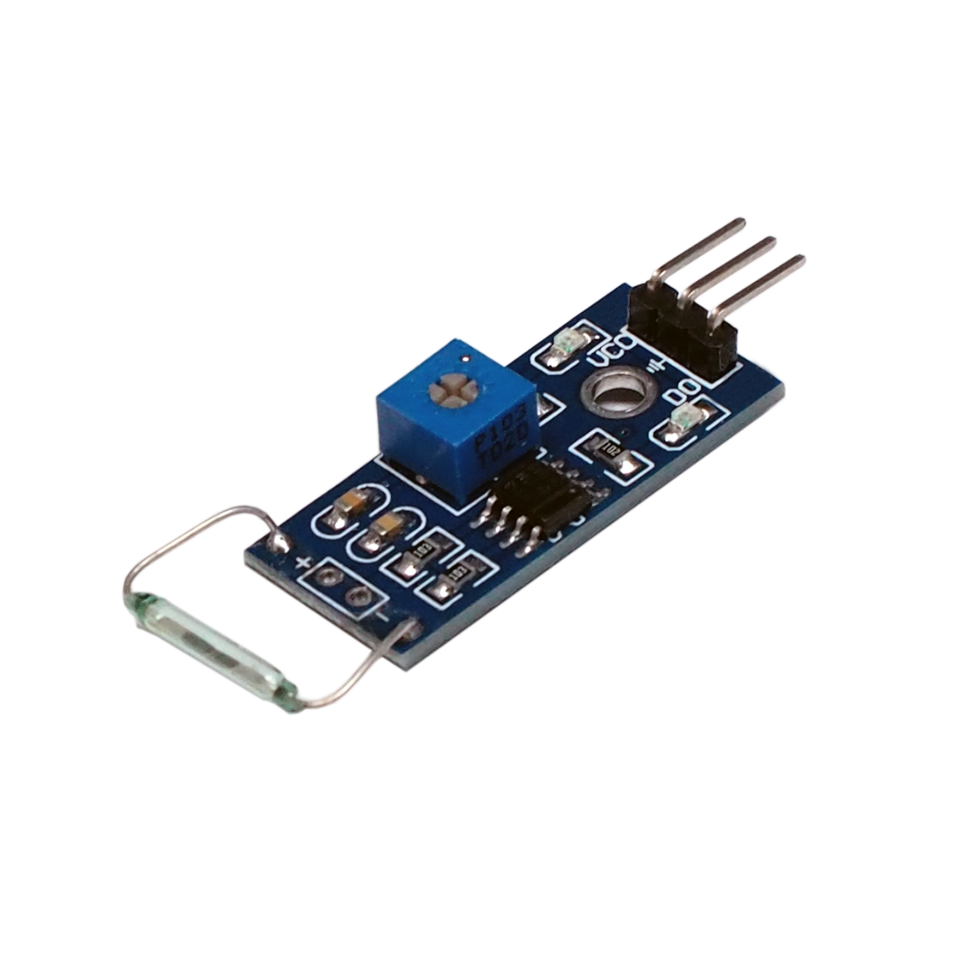

リードスイッチを利用した磁石センサーモジュールです。リードスイッチは磁石が近づくとオンになり、磁石が近づいたかどうかを検出することができます。
窓枠に本機、窓に磁石をセットして窓が開いたかどうかの検出など、色々なシーンで利用できます。

コネクターやブレッドボードでの利用に便利なヘッダーピンつきです。

製品仕様

電源電圧 DC3.5V~5V(要安定化)
消費電流 待機時:約4mA 検出時:約8mA
電源電圧5V時)
出力形式 デジタル出力 待機時:H(ほぼ電源電圧と同じ)
磁石検出時:L(ほぼ0V)
基板サイズ 32×14mm

※磁力の弱い磁石は検出できない場合があります。

製品資料

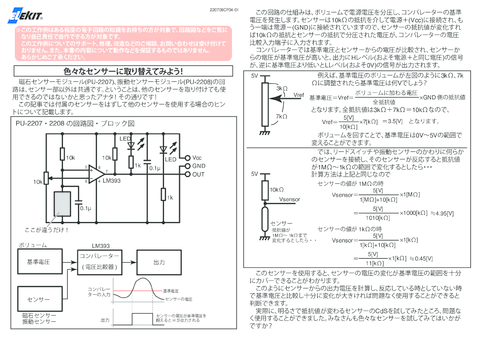

センサー交換 色々なセンサーに取り替えてみよう!

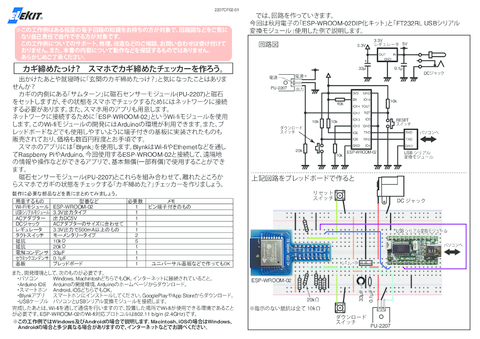

カギ締めたチェッカー カギ締めたっけ? スマホでカギ締めたチェッカーを作ろう。

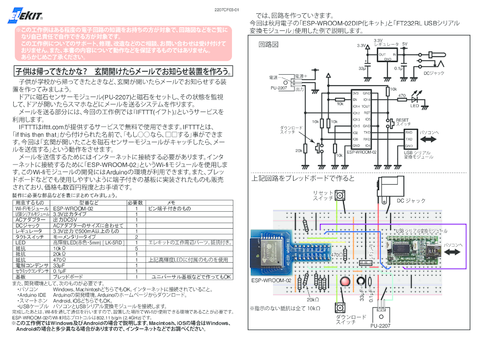

ドアセンサーメール 子供は帰ってきたかな? 玄関開けたらメールでお知らせ装置を作ろう。

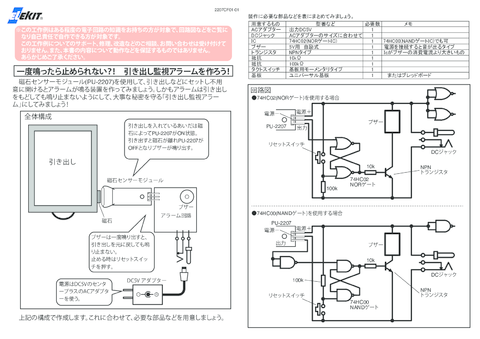

引き出しアラーム 一度鳴ったら止められない?! 引き出し監視アラームを作ろう!

製品販売データ(お取引先様向け)

JANコード 4952682106807
発売 2016年5月20日

サポート

補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
