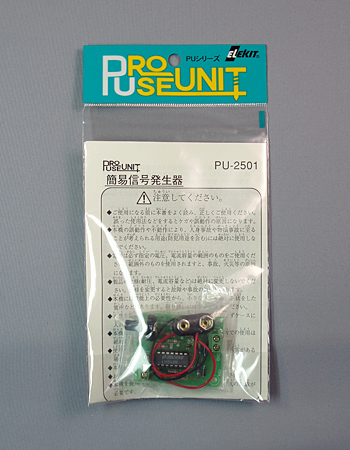

![簡易信号発生器 [基板完成品] [ PU-2501 ]](/material/japanese_product_img/PU-2501_pkg.jpg)
| 製品型番 | PU-2501 |
|---|---|
| 参考価格 | 1,430 円（税込） ［税抜 1,300 円］ |
サイン波、三角波、方形波を発生させるモジュールです。
電子回路の実験などで、ちょっとした信号源が必要なときなどにご利用ください。
●電源電圧：DC9V(要安定化)
●消費電流：約6mA
●出力レベル
サイン波：約4VP-P
三角波：約4VP-P
方形波：約6VP-P
※出力には直流成分が畳重されていますので、AC出力が必要な場合には、コンデンサで直流をカットする必要があります。これに必要な部品はパーツ店などで別途お買い求めください。
●出力抵抗：約1.5kΩ(0.1μFで直流カットした場合)
●歪み率：約7％(サイン波：1kHzの場合)
●可変周波数範囲：6Hz～7kHz
●本体サイズ：D56×W40×H22mm(※突起物含む)
