【生産完了品】
4チャンネルリレーボード [ PU-2708 ]

4つのリレーで外部機器を制御!

4チャンネルリレーボード [ PU-2708 ]
製品型番 PU-2708
参考価格 1,320 円(税込)
[税抜 1,200 円]
はんだ付けなし

製品概要

5V動作のリレーを4つ搭載したリレーボードです。リレー駆動回路を搭載していますので、マイコンの出力等を利用して家電製品やモーター等をON/OFFすることができます。

入力はアクティブ「L」で、入力端子が5V→0Vになるとその入力に対応したリレーがONになります。

製品仕様

電源電圧 5V(要安定化)
消費電流 待機時:約3mA
リレー1個ON時:約76mA
リレー2個ON時:約146mA
リレー3個ON時:約222mA
リレー4個ON時:約295mA
リレー接点容量 AC100V-2.5A
DC28V-2.5A
リレー自体は接点容量10Aのものですが、基板パターンによる制限から上記値になります。
基板サイズ 74.5×44mm

リレーについて
リレー出力形式/メカニカル接点
各チャンネル:NO(ノーマリーオープン)、NC(ノーマリークローズ)、C(コモン)でターミナルブロック実装済み。
※本機のリレーは外部機器の電源のON/OFFなどに適した「電力制御用」です。マイコン入力信号をON/OFFするような微弱信号を扱う用途には適しません。

製品資料

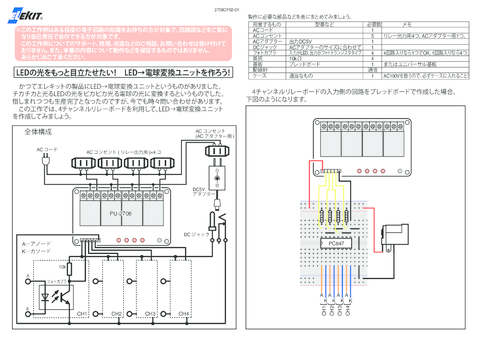

LEDの光をもっと目立たせたい! LED→電球変換ユニットを作ろう! 4チャンネルリレーボードを利用して、LED→電球変換ユニットを作成してみましょう。

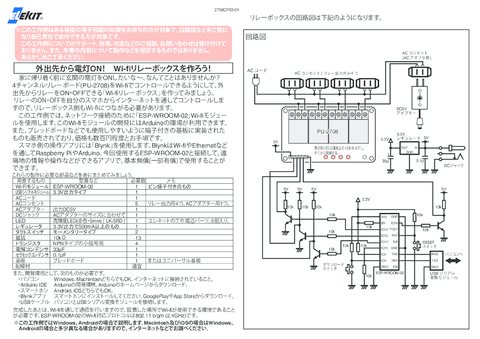

外出先から電灯ON! Wi-fiリレーボックスを作ろう! Wi-fiでコントロールできるようにして、外出先からリレーをON・OFFできる「Wi-fiリレーボックス」を作ってみましょう。
いろんな機器を集中管理! リレーボックスを作ろう! 4チャンネルリレーボード(PU-2708)を使用して1か所で電灯のON・OFFなどができるリレーボックスを作ってみましょう。

製品販売データ(お取引先様向け)

JANコード
発売 2016年5月20日

サポート

補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
