モータードライバーシールド(組立済) [ SU-1201 ]

Arduino専用モータードライバー

モータードライバーシールド(組立済) [ SU-1201 ]
製品型番 SU-1201
参考価格 3,850 円(税込)
[税抜 3,500 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
難易度 1 2 3 4 5
対象年齢その他一般
はんだ付けなし

製品概要

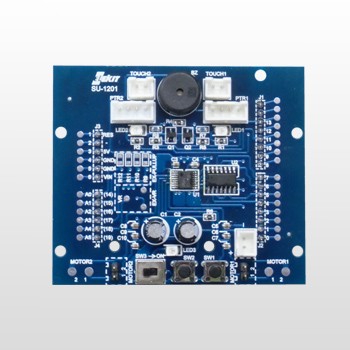

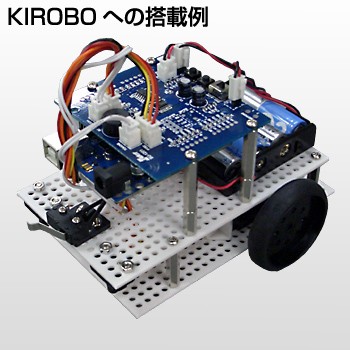

Arduinoで制御できる2chのモータードライバーシールドです。正転、反転、ブレーキと、PWMを使った速度制御が行えます。シールド基板上にはLED、ブザー、プッシュスイッチを搭載し幅広い使い方ができます。さらに、KOROBO(MR-9172)/KIROBO(MR-9132)の光センサー、タッチセンサー、モーターなどをそのまま接続できるコネクタを搭載。部品集めや接続方法に悩むことなく、Arduinoを使用したロボットに改造できます。

当社サイトにスタートマニュアルやサンプルプログラムを準備していますので、初めての方でも便利に使い始めることができます。

※Arduinoとは
Atmel社AVRマイコン、入出力ポートを備えた基板です。C言語風のArduino言語で、基板に接続したランプやスイッチ、モーターを制御することができます。Arduinoはデバイスアーティストの間で使われ始め、その使いやすさから電子工作ファンの間で人気となり、最近では大学や工業高校などで採用される例が増えてきています。
Arduinoサイト http://www.arduino.cc/

製品仕様

・電源電圧/DC6~12V
・基板サイズ/65×75mm
・モータードライバー定格/最大1.4A(2ch合計)
・出力/ モータードライバー×2、LED×2、ブザー×1
・入力/プッシュスイッチ×1
・対応Arduinoボード/Duemilanove、UNO(R3)
・対応Arduino-IDE/バージョン1.0.1

製品資料

モータードライバーシールド(SU-1201)スタートマニュアル モータードライバーシールド(SU-1201)を初めて動かすときの具体的な設定方法や、サンプルプログラムについて解説しています。

ソフトウェア

関連製品一覧

製品販売データ(お取引先様向け)

JANコード 4952682105916
出荷ロット 小梱包:5個入  大梱包:20個入
パッケージサイズ W 100 × D 200 × H 30 (mm)
発売 2012年11月 1日

サポート

補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
