LED表示制御入門 [ SU-1202 ]

LEDの基礎が学べる!Arduinoビギナーのための

LED表示制御入門 [ SU-1202 ]
製品型番 SU-1202
参考価格 3,850 円(税込)
[税抜 3,500 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
対象年齢その他一般
はんだ付けなし

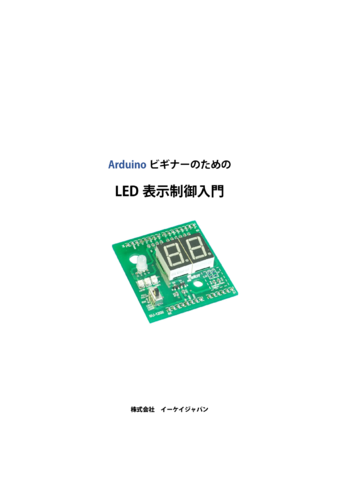

製品概要

実際の部品の動作を確認しながら、電子部品の特徴や使い方を効率的に学習できる製品です。動作の制御にはArduinoを使用し、プログラムを使って電子部品を使用するときのポイントが体験できるようになっています。
電子部品にはフルカラーLED、赤色LED、7セグLEDがセットされています。

【こんなことが学べます】
■LED(赤色)
 ・しくみ、種類
 ・最大定格
 ・点灯方法
 ・ 調光方法 PWM点灯について
■フルカラーLED
 ・しくみ
 ・点灯方法
 ・ 調光方法
■7セグメントLED
 ・表示のさせ方
 ・ダイナミック点灯について
■その他
 ・LCDモジュールを制御する

※本機を動作させるためにはArduinoが別途必要です。

製品仕様

・電源電圧/DC5V(USBから給電)
・基板サイズ/50×55mm
・対応Arduino基板/UNO(R3)で動作確認済み
・対応Arduino-IDE/バージョン1.0.5
・出力/フルカラーLED×1、赤色LED、7セグLED×2

【本機を使用する際に必要なもの】
・Arduino Arduino-UNO(R3)推奨
・USBケーブル 使用するパソコンに合ったもの
・パソコン Arduino-IDEのインストールが必要

製品資料

ArduinoビギナーのためのLED表示制御入門(解説書) LED表示制御入門(SU-1202)を初めて動かすときの具体的な設定方法や、動作させるためのプログラムおよび部品について解説しています。

ソフトウェア

関連製品一覧

製品販売データ(お取引先様向け)

JANコード 4952682106296
出荷ロット 小梱包:1個入
パッケージサイズ W 80 × D 130 × H 35 (mm)
発売 2014年5月 1日
