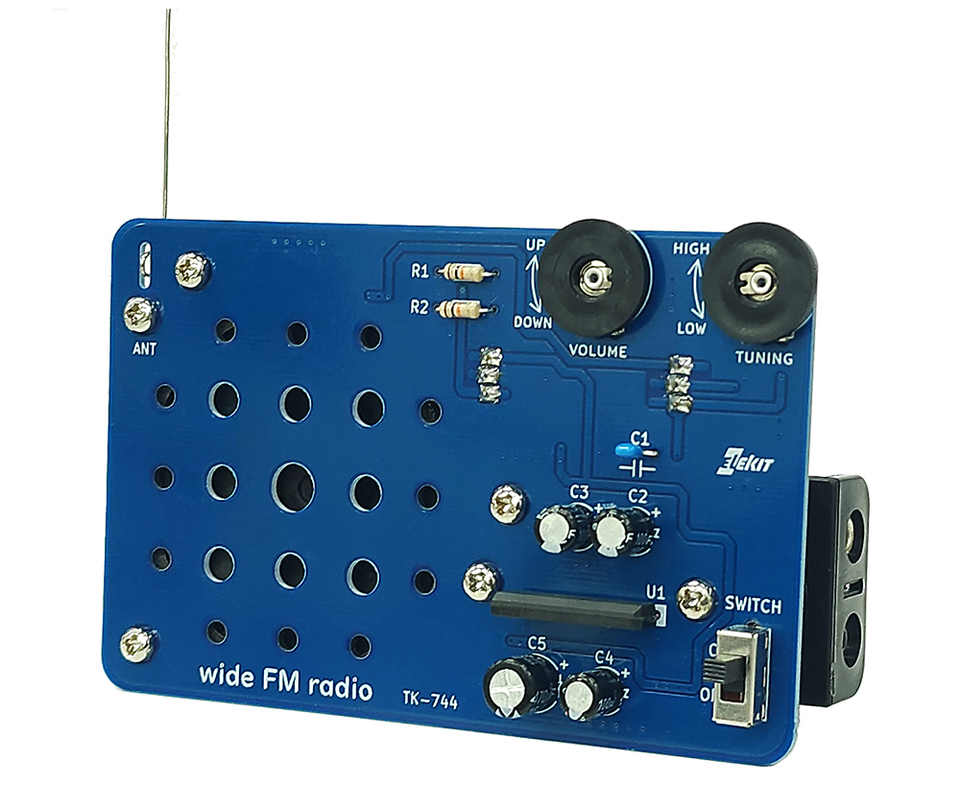

ワイドFMラジオ [ TK-744 ]

簡単選局、クリアに受信!

ワイドFMラジオ [ TK-744 ]
製品型番 TK-744
参考価格 3,080 円(税込)
[税抜 2,800 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
難易度 1 2 3 4 5
対象年齢10歳以上
はんだ付けあり
部品点数34点
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,はんだごて

製品概要

電波をデジタル処理するDSP方式のICを使ったラジオです。

従来のFMに加えて、ワイドFMにも対応しています。組み立て後の調整は不要でクリアに受信できます。

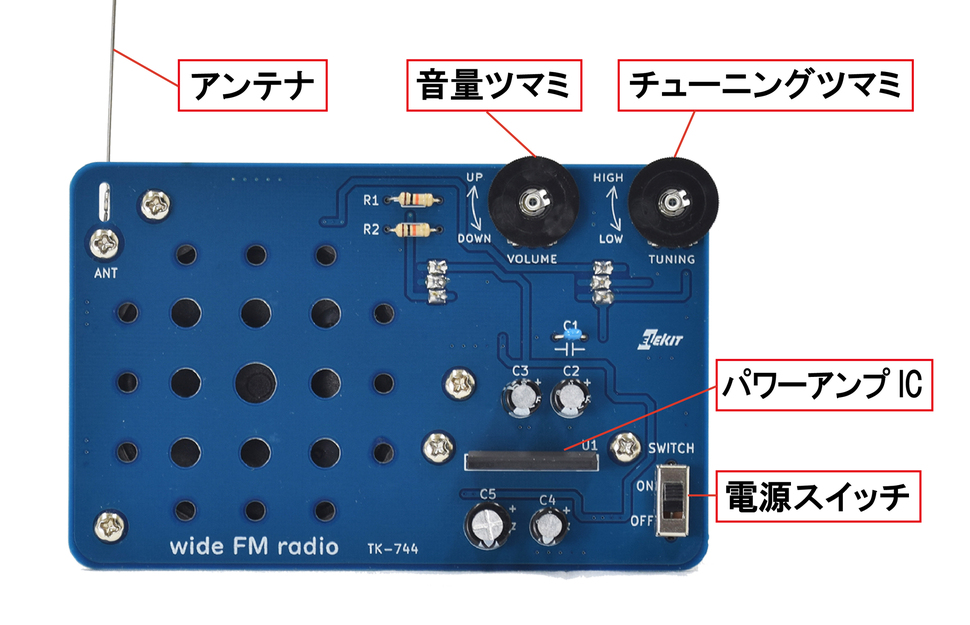

選局はダイヤルを回すだけの簡単操作。パワーアンプICで音をしっかり鳴らす実用的なラジオです。

DSP方式とは?
DSP...Digital Signal Processorの略です。
ラジオ番組を聴くためには、電波の周波数を選局、電波から音声を取り出す検波、復調といった『受信処理』が必要です。それらを全てデジタルで行うラジオをDSPラジオと呼びます。
組み立て後の調整が不要なので、簡単に使うことができます。

ワイドFM(FM補完放送)とは?
ラジオにはAMとFMという2種類の電波がよく使われますが、AMとFMは電波の周波数が約100倍違うので使い勝手が異なります。
簡単に比較すると、AMは開けたエリアだと遠くまで受信できる代わりにノイズが多め。FMは遠くまで電波が飛ばないけれども建物が密集していても受信しやすくノイズが少ないのが特徴です。
そこでAMラジオ局もノイズの少ない高音質で聴けるように、FMの電波に対応したのがワイドFM(FM補完放送)です。
自然災害や電波障害に強いFMの周波数を使って補完的にAMラジオの番組を放送することにより、AM放送を受信しにくいところでも、FM放送でAMラジオ局の番組をクリアなよい音で聴くことができます。
周波数など詳しい情報はお住いの地域にあるAMラジオ局のウェブサイトなどでご確認ください。

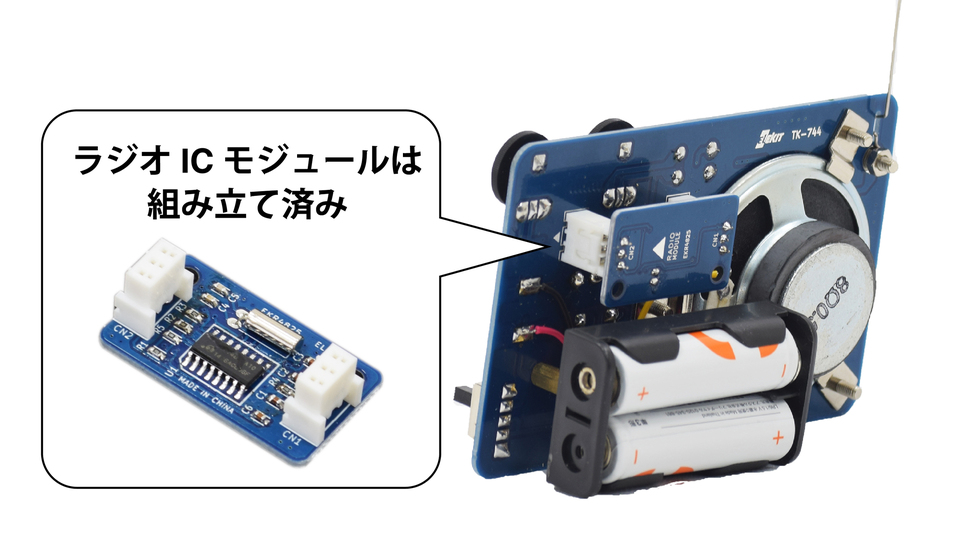

取り付けが難しい細かな部品が使われているラジオICモジュールはあらかじめ組み立て済みなので、はじめてのはんだ付け工作でも安心です。




製品仕様

使用電池 単3乾電池×2本(別売)
消費電流

約35mA(ボリューム位置中間時)

完成時サイズ

W110×D47×H70mm(アンテナ含まず)

受信周波数 76MHz~108MHz

授業やワークショップでの使用をお考えの方へ。

授業やワークショップでご活用いただけるスライドデータを用意しております。
組み立てのポイントや、部品や機能の解説を記載しております。授業・ワークショップでご利用ください。

スライドデータ
「DSPラジオ(TK-744)」組立ガイド(すぐ読めるPDF版)
「DSPラジオ(TK-744)」組立ガイド(編集できるパワーポイント版)

生徒用ワークシート
「DSPラジオ(TK-744)」学習シート

製品販売データ(お取引先様向け)

JANコード 4952682108276
パッケージサイズ W 135 × D 50 × H 190 (mm)
