【生産完了品】
6AQ5シングル真空管アンプキット [ TU-8150 ]

手軽にカスタマイズ! ヘッドホンでも楽しめるコンパクトアンプ登場

6AQ5シングル真空管アンプキット [ TU-8150 ]
製品型番 TU-8150
参考価格 49,500 円(税込)
[税抜 45,000 円]
はんだ付けあり

製品概要

レビュアーの方々にTU-8150を組み立ててもらいました!
記事のリンクはコチラです。

TU-8150はMT管でありながら見た目以上のパワーを取り出せる6AQ5の高信頼タイプである6005Wを出力管に使用した真空管アンプキットです。 出力管の差し替えや出力管の動作モードの切り替え、オペアンプの交換などこの1台で真空管アンプの楽しさを満喫いただけます。

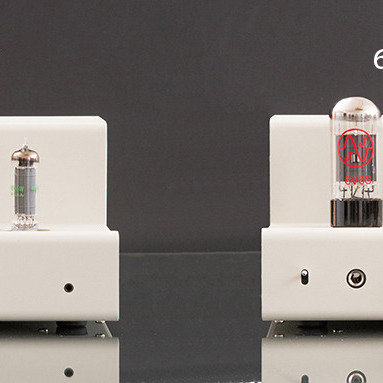

■真空管による音の違いを楽しめる。

6AQ5は7ピンMT管ですが、オクタルベースのGT管やメタル管の6V6が同特性であることがよく知られています。
付属のサブ基板に差し替えるだけでソケット形状の違う6V6を装着することができ、真空管による音の違いを楽しむことが出来ます。

■接続方式による音の違いを楽しめる。

基板上のジャンパープラグの差し替えで、ウルトラリニア接続、三極管接続、五極管接続への変更が可能です。

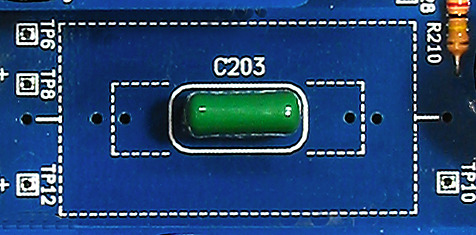

■大型カップリングコンデンサーにも対応。

好みの分かれるカップリングコンデンサーは大型のものに取り換えができるようにスペースを確保しています。

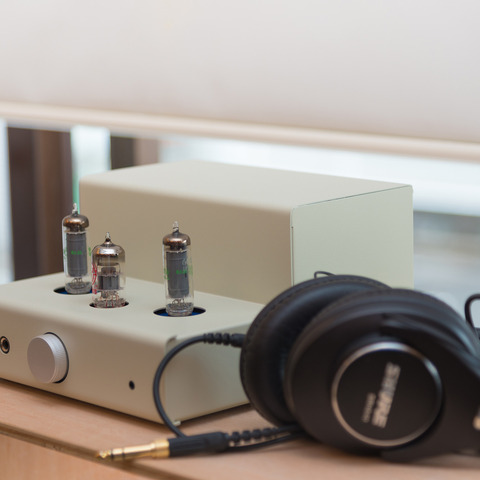

■ヘッドホン端子装備

TU-8150には音質にも十分配慮したヘッドホン端子が装備されています。イヤホンタイプからパワーの必要な高インピーダンスのヘッドホンまで対応できるよう、組立時の抵抗の取り付け方で3通りから選べるようになっています。

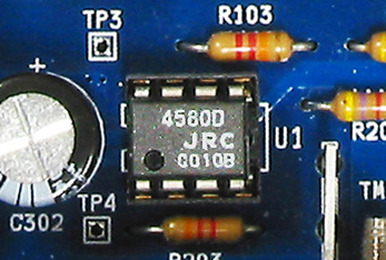

■オペアンプによる音の違いを楽しめる。

最近モバイル機器を音源にすることが多くなってきましたが、真空管2段構成ではゲインが不足するため、オペアンプによるプリアンプを内蔵。オペアンプはICソケットに実装していますので、お好みに応じて他のオペアンプに差し替えることも可能です。

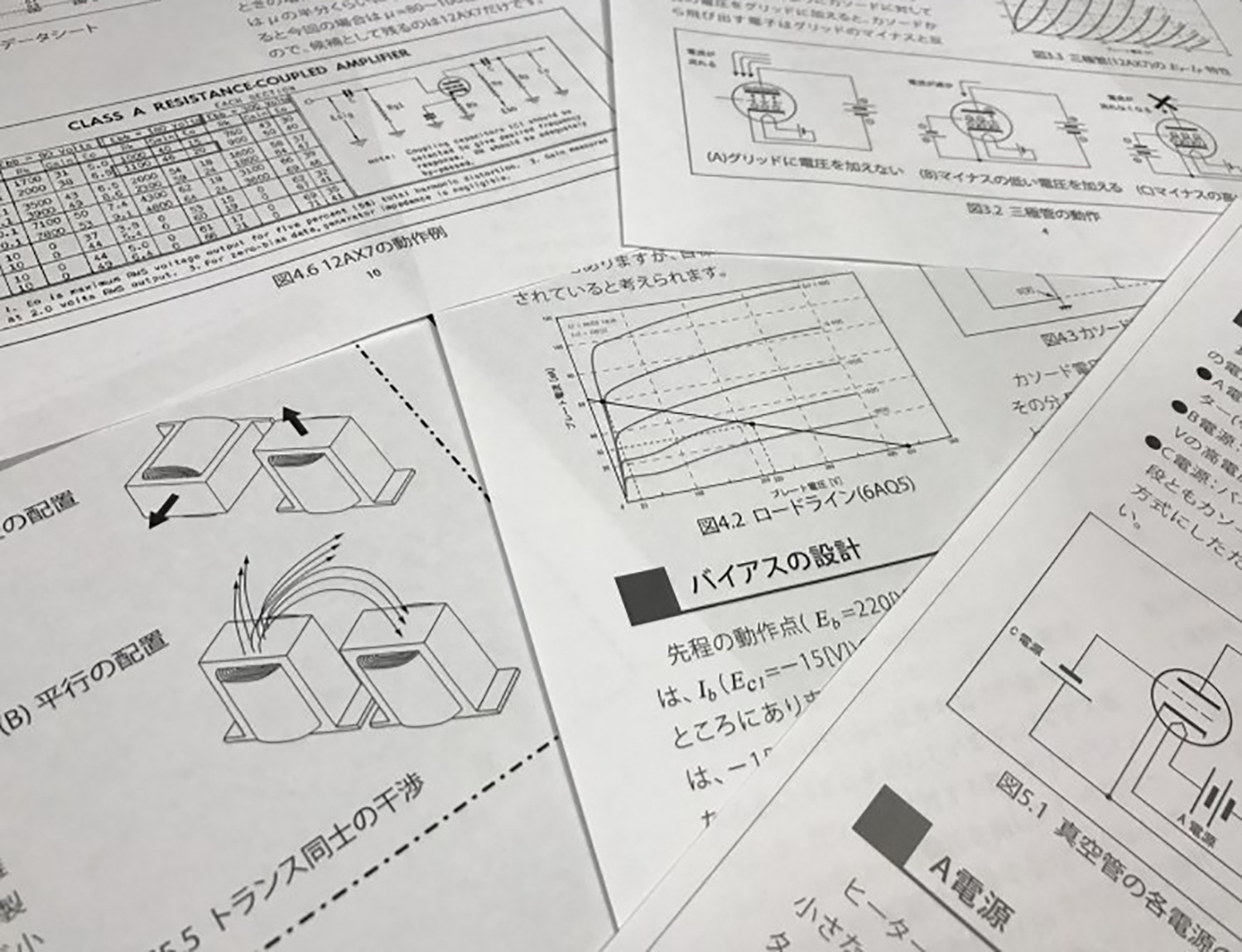

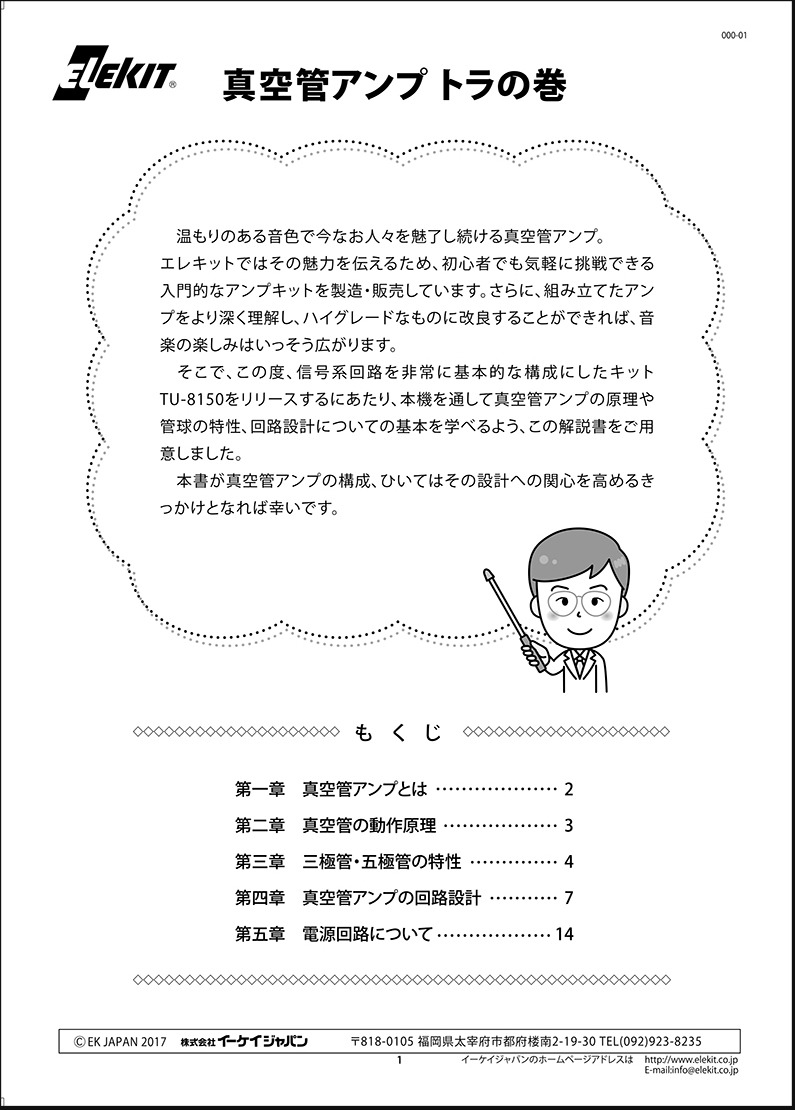

■「真空管アンプ トラの巻」付

真空管アンプ設計のノウハウがよくわかる解説書「真空管アンプ トラの巻」が付属。 「真空管って何だろう?」という基礎の基礎から、TU-8150に実際に使われている回路を題材とした設計のノウハウまで、真空管アンプをより楽しむことができる知識が詰まった内容となっています。

製品仕様

使用真空管 6005Wx2, 12AX7(ECC83) x1 ※6005Wは6AQ5相当の高信頼管
※内部サブ基板の差し替えにより、出力管を 6V6 に変更可能)
定格出力
※ともに8Ω負荷時
UL接続時 2.9W + 2.9W
五極管接続時 2.9W + 2.9W
三極管接続時 1.6W + 1.6W
定格入力 410mV (INPUT-2) 140mV (INPUT-1)
残留ノイズ 75μV rms (IHF-A)
周波数特性 20~50,000Hz (-3dB)
出力端子 スピーカ出力端子(4Ω~8Ω)バインディングターミナル(バナナプラグ使用可)
ヘッドホン端子(8Ω~600Ω))6.3mm標準ジャック(不平衝)
入力端子 INPUT-1 (前面): 3.5mm 3極ミニジャック (優先入力)
INPUT-2 (背面) : RCAジャック
電源電圧 AC100V 50/60Hz(めがね形インレット)
※組み立て時のはんだ付けにより 200V 仕様に設定可能
消費電力 28W (無信号時)
本体寸法 W 210 x H 122.5 x D 252 mm (突起部含む)
本体重量 約3.5kg (完成時、電源コード含まず)

製品備考

レビュアー募集キャンペーンを実施いたしました!
ELEKITで内容の指定などを行わず、自由に記事を作成していただいております。
TU-8150って実際組み立ててみるとどうなのか、ぜひご覧ください。

しろくま様 缶の中にて冬眠中
 エレキット真空管アンプ TU-8150 製作レポート

黄金のアンコール様 ものぐさオーディオの日記
 エレキット TU-8150 レビュアーキャンペーン当選!
 TU-8150 製作開始
 もう完成しちゃった!
 松下の6AQ5を挿してみた
 7C5を挿してみた
 OPアンプを、OPA2604APに変更してみた
 STC 6V6Gを挿してみた
 アナログレコードを聴いてみた

circias様 日々の便り
 TU-8150がやってきた
 TU-8150組み立て完了
 TU-8150、試運転中
 5極管接続 VS UL接続
 これは3結で決まりかも
 TU-8150でOPA2134PAを試す
 TU-8150でOP275GPを試す
 TU-8150でLM4562NAを試す
 TU-8150でLME49720NAを試す
 TU-8150でMUSES8920を試す
 TU-8150でMUSES8820を試す
 TU-8150でMUSES02を試す
 TU-8150でレコードを聴く(1)

YUKI様 日々の戯言 Audio Computer
 TU-8150届きました。
 レビュー比較環境

 6AQ5シングル真空管アンプキット TU-8150組立 1日目
 6AQ5シングル真空管アンプキット TU-8150組立 2日目
 6AQ5シングル真空管アンプキット TU-8150チューニング
 6AQ5シングル真空管アンプキット TU-8150デコレーション
 6AQ5シングル真空管アンプキット TU-8150簡易測定

ELEKIT VOICEにて、TU-8150の様々な情報をご紹介しています!
ぜひ記事をごらんください。

製品販売データ(お取引先様向け)

JANコード 4952682107040
発売 2017年2月17日
生産完了 2019年6月12日

サポート

補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
