FMはこらじ(JS-621R)を組み立てる前に

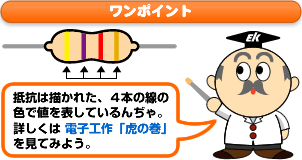

FMはこらじ(JS-621R)組み立ての様子
電解コンデンサの取り付け
![向きを間違えないように 向きを間違えないように](images/assemble/photo4.jpg)
▲向きを間違えないように!
![こんな感じで差し込みます こんな感じで差し込みます](images/assemble/photo5.jpg)
▲こんな感じで差し込みます

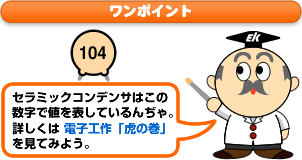

ちょっと難しい記号もあるけど、部品に書いてある数字を確認しながら取り付けよう。
電解コンデンサは取り付ける向きが決まっているので、マイナス側をきちんとあわせて取り付けてね。

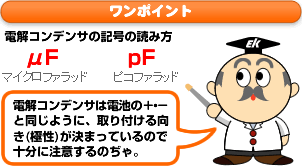

![ワンポイント:電解コンデンサの記号の読み方について ワンポイント:電解コンデンサの記号の読み方について](images/assemble/one_point3.gif)
アンテナの取り付け(1)
![先端をよじる 先端をよじる](images/assemble/photo6.jpg)
▲ビニール線の先端はバラバラにならない様によじります
緑のビニール線の被覆をはがしたら、銀色の芯線がバラバラにならない様によじります。
アンテナの取り付け(2)
![アンテナ取り付けの様子 アンテナ取り付けの様子](images/assemble/photo7.jpg)
▲アンテナ線取り付けの様子
ビスとナットでアンテナ線を取り付けます。 この時、ナットをラジオペンチ(またはペンチ)で固定するといいよ。
各スイッチの取り付け
![スイッチの取り付け スイッチの取り付け](images/assemble/photo8.jpg)
▲スイッチの取り付け
ケースのスイッチ部分を指で押して、穴を開けます。 スイッチコードを通して、スイッチを取り付けます。
ボリューム・スイッチの取り付け
![ボリュームの取り付け](images/assemble/photo9.jpg)
▲ボリュームの取り付け
ボリュームはナット(大)でケースに固定します。この時、ラジオペンチ(またはペンチ)があると便利です。そしてツマミを取り付けます。
配線
![配線完了 配線完了](images/assemble/photo10.jpg)
▲配線完了
スイッチ、ボリューム、スピーカー、電池ボックスのコードをそれぞれの場所へ向きを間違えないように差し込みます。 アンテナ線をケース穴に通して外に出しておきましょう。
完成
![完成写真 完成写真](images/assemble/photo11.jpg)
▲これで完成
ケースを閉じれば完成です。電源を入れて、実際にラジオが聴こえるか試してみよう。使い方は組み立て説明書を見てね!
