LEDを光らせるための電池ボックス [ AP-180 ]

さしこむだけではじめられるLED工作

LEDを光らせるための電池ボックス [ AP-180 ]
製品型番 AP-180
参考価格 1,540 円(税込)
[税抜 1,400 円]
  • 取扱店を探す
  • グッデイ楽天市場店で購入
  • エレキットストアで購入
対象年齢その他一般
はんだ付けなし

製品概要


模型、電子手芸等の作品に光の表現を加えるのにとても便利な発光ダイオード(LED)。
LEDを光らせることは電子工作の世界への第一歩となるものですが、初心者にとってLEDを光らせることは電源や抵抗等、気を付けなければいけないことも多くあります。

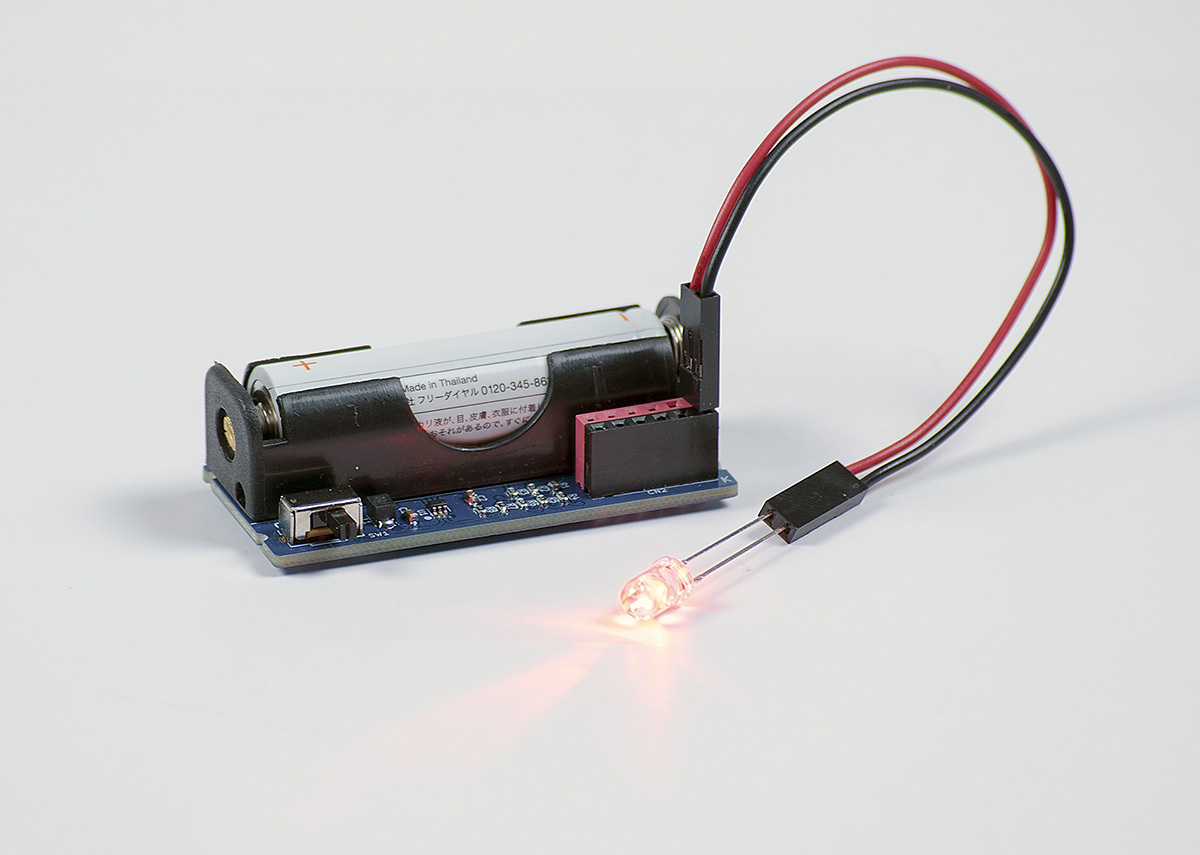

「LEDを光らせるための電池ボックス」AP-180は、電子工作初心者にとってハードルとなる電源や抵抗などの細かいことを考えることなく、LEDを単3乾電池1本で光らせることができる商品です。

【 製品概要 】

・基板は部品実装済み、購入後すぐに使用可
・入手しやすい単3乾電池1本で動作
・LEDは極性を合わせて差し込むだけ。工具などは一切不要
・LEDは最大6個、異なる色のLEDも同時に光らせることが可能

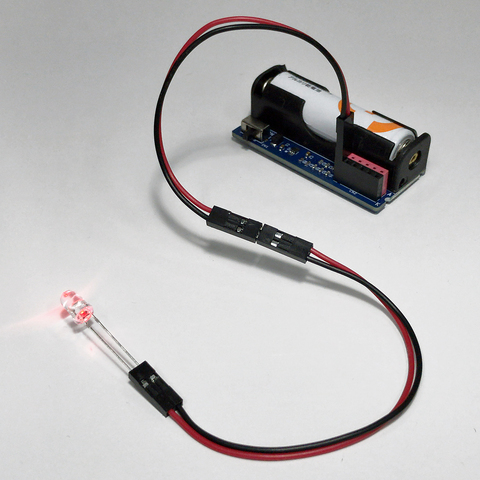

・延長ケーブルで離れたところにLEDを取付けることが可能
・付属の両面テープで作品に貼り付けることができます



AP-180の説明書、使い方の一部分です。

説明書では、LEDについて、電球との違いの他、適正電圧の異なる様々な色のLEDをなぜ差し込むだけで光らせることができるのか、などが分かりやすく解説されており、自由研究の題材としても使える内容となっています。
知っているようで知らなかったLEDについて楽しく学べる「LEDを光らせるための電池ボックス」。制作物への組み込み等にご利用いただくことで、電子工作の世界への興味・関心が高まることでしょう。




【 作品例 】


※下記特設サイトにて作品例を紹介しています。


<<  エレキットのLEDシリーズ(別売)を使って好きな色で光らせることができます >>

以下の型番のLEDに対応しています。

●高輝度LED (直径5mm )
①LK-5WH(白色), ②LK-5PG(緑色), ④LK-5BL(青色),
⑤LK-5YE(黄色), ⑥LK-5RD(赤色), ㊲LK-5WM(電球色)

●高輝度LED (直径3mm )
⑫LK-3WH(白色), ⑬LK-3PG(緑色), ⑮LK-3BL(青色),
⑯LK-3YE(黄色), ⑰LK-3RD(赤色), ㊳LK-3WM(電球色)


製品仕様

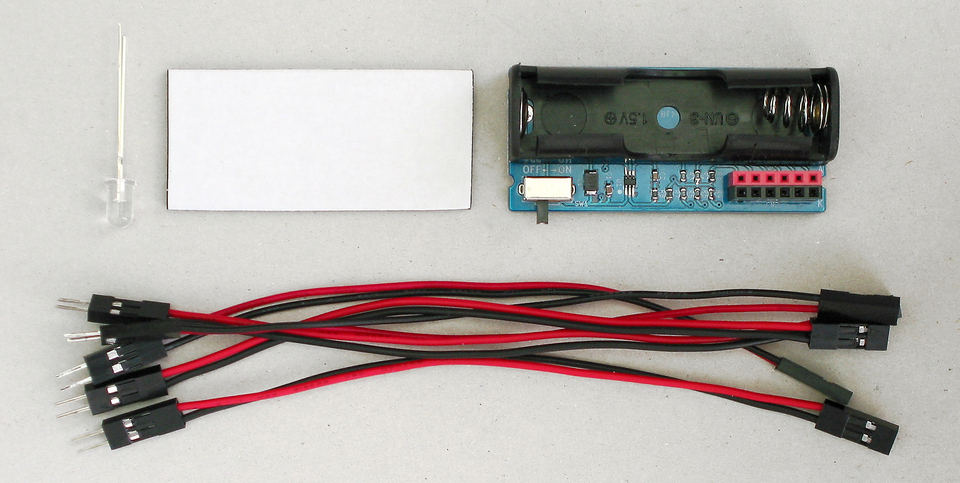

製品内容物:電池ボックス付き基板  1個
      延長ケーブル(15cm) 5本
      5mmLED(赤) 1個
      両面テープ 1枚

電源   :単3乾電池 1本 ( アルカリ電池〔1.5V〕、ニッケル水素電池〔1.2V〕両対応 )
出力開放電圧:約4V
最大定格電流:100mA
商品サイズ :幅57×奥行26×高さ18mm

関連製品一覧

製品販売データ(お取引先様向け)

JANコード 4952682107361
パッケージサイズ W 57 × D 26 × H 18 (mm)
