【生産完了品】
2A3シングル真空管ステレオパワーアンプ [ TU-8230 ]

受け継がれるDNA・・・ベーシックモデルがデザイン一新!!

2A3シングル真空管ステレオパワーアンプ [ TU-8230 ]
製品型番 TU-8230
販売価格 76,780 円(税込)
[税抜 69,800 円]
難易度 1 2 3 4 5
工作時間8~9時間程度
対象年齢その他一般
はんだ付けあり
工作に必要な工具
ドライバー(プラス),ニッパー,ラジオペンチ,六角レンチ,はんだごて

製品概要

オーディオファンの間で根強い人気がある2A3を使用したステレオ真空管アンプです。

回路構成は電圧増幅段に6SN7GTによる2段増幅、出力段に2A3を使用したシングルアンプ構成です。


全球直流点灯方式、FETによるリップルフィルター、Rコア電源トランスの採用など、これまでのELEKIT真空管アンプのDNAを継承。さらに、部品を交換して楽しむ方に人気の「オイル含浸ペーパーコンデンサ:Vitamin-Q」をそのまま取りつけられるよう、スペースを基板上に確保。また、新たにショットキバリアブリッジダイオード採用による放熱特性の改善や、L-ch/R-chの+B電源独立ヒューズも採用しています。



製品仕様

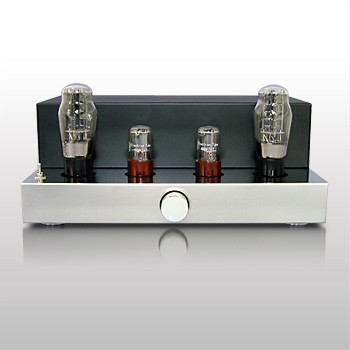

●使用真空管:2A3×2本(中国製)、6SN7GT×2本 (中国製)
●定格出力:3W+3W (THD=10%、1kHz、8Ω負荷時)
  ※参考 electro-harmonix製 2A3EH/GOLD使用時:
        5.5W+5.5W (THD=10%、1kHz、8Ω負荷時)
●定格入力:450mV
●SN比:約102dB 残留ノイズ0.05mV (IEC:8Ω負荷時)
●周波数特性:約10Hz~50kHz (-3dB 2W出力時)
●適合スピーカインピーダンス:4~16Ω

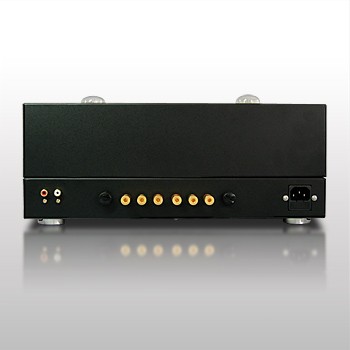

●入力端子:LINE × 1 (金メッキRCA)
●出力端子:スピーカ出力端子(4~6.3Ω、8~16Ω)
                 金メッキネジ式ターミナル
       シングル/デュアル(19mmピッチ)バナナプラグ使用可
●電源電圧:AC100V 50/60Hz (3Pインレット)
 ※組立時のはんだ付けにより、115V・200V・230V仕様に変更可能
●本体寸法:W370×H190×D270mm(突起部を含む)
●本体重量:約10kg (完成時。電源コード含まず。)

【組み立てに必要なもの】
はんだごて(15~30W)、はんだ、はんだごて台、+ドライバー(#2)、
ニッパー、ラジオペンチ、六角レンチ(対辺1.5mm)、
※あると便利・・ナットまわし(M3サイズ)

※外観及び仕様は予告なく変更となる場合がございます。
※2010年11月20日発売予定

数量限定生産



製品販売データ(お取引先様向け)

JANコード 4952682105541
発売 2010年11月 1日

サポート

エレキットドクター料金
※代金引換手数料および、返送料など諸費用込
¥15,000(税込)
お支払い方法:代金引換
補修パーツのご案内 組立説明書をご覧ください。
説明書に補修パーツの案内が無い製品につきましては、
こちらよりお問い合わせください。
