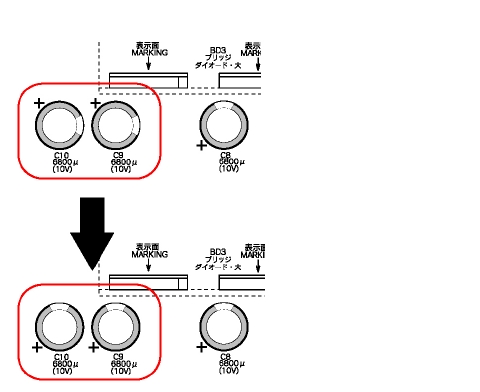

説明書7ページの基板完成図と基板実物で、電解コンデンサC9とC10の向きが異なるのですが?

申し訳ありません。
説明書の図が間違っています。

正しくは、C6、C7、C8と同じ向きです。
基板の印刷は間違っていませんので、基板の取り付け穴に、部品の向きを示す「+」の印刷の通りに差し込んで、はんだ付けしてください。
