PIECE(ZZ-01/ZZ02)に接続する追加モジュールです。
PIECE追加モジュールセット2には、出力のセット、リセットができるFLIP FLOPモジュールや、状態を記憶するLATCH、論理の基本となるANDやOR、XORモジュールが用意されています。
論理回路を日常生活の問題解決に結び付けて使うことで、身の回りの仕組みを論理的に理解することに役立ちます。
【モジュールの説明】
AND(アンド) |
|
OR(オア) 2つの入力のどちらかがオン信号のときにオン信号を出します。 |
|
XOR(エックスオア) 2つの入力がどちらも同じ信号のときはオフ信号を出し、お互い異なった信号のときはオン信号を出します。 |
|
NOT(ノット) 入力信号と反対の状態の信号を出します。 オン信号が入力されるとオフ信号を出し、オフ信号が入力されるとオン信号を出します。 |
|
SPLIT(スプリット) 1つの入力を2つに分けます。 |
|
FLIP-FLOP(フリップフロップ) 入力1(セット入力)にオン信号が入力されるとオン信号を出し、 入力2(リセット入力)にオン信号が入力されるまでは音信号を出しつづけます。 |
|
LATCH(ラッチ) オン信号が入力されるごとに、出力の信号の状態を反転します。 例えば出力がオン信号のときにオン信号が入力されると出力はオフ信号になります。 |
|
ケーブル モジュールを少しだけ離したいときに使います。 |
モジュール使用例

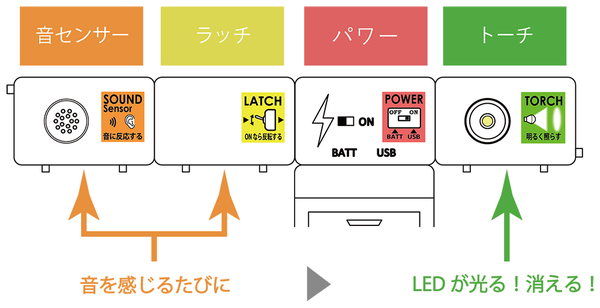

「拍手するたびに照明(明るいライト)が点いたり、消えたりする装置」
※PIECE(ZZ-01またはZZ-02)と、PIECE追加モジュールセット1(ZZ-ST01)のモジュールを組み合わせた例です。
【セット内容】
処理モジュール : AND、 OR、 XOR、 NOT、 SPLIT、FLIP-FLOP、 LATCH
その他 : ケーブル
※ご注意
本機を動作させるためには、別途電源モジュールを含んだ商品PIECE(ZZ-01、ZZ-02)(別売)が必要です。
