ハンダ付けをしているときに基板上のパターンが切れてしまいました。どのようにすれば良いですか?

電気が流れる道を新しく線で作れば大丈夫です。パタンをよく見て、パタンが切れてしまった所と、そこにつながっていたライン上にある別のハンダ付けをしている所をスズメッキ線やビニルコード等で接続すればOKです。

<手直しの手順>

 >  >  >

1.切れて剥がれた部分を取り除きます。

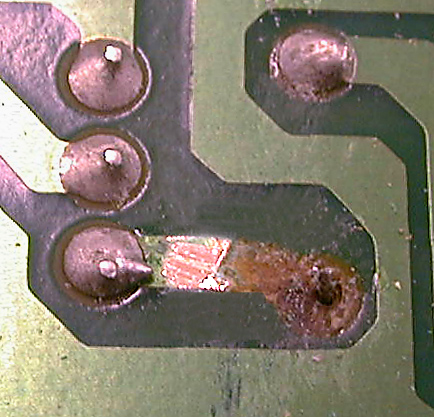

2・残ったパターン部分のレジスト(グリーンの被膜)をマイナスドライバーやカッターなどで剥ぎ取り銅箔を出します。

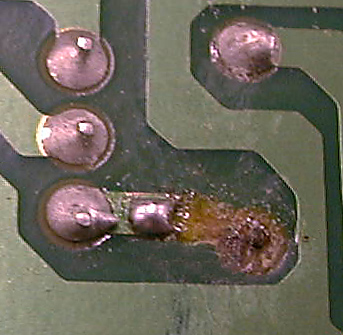

3.この、銅箔部分にはんだメッキをします。

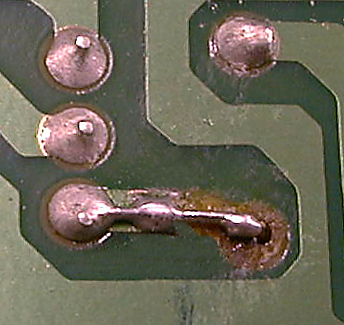

4.はんだメッキをした部分と部品の足をスズメッキ線などではんだ付けしてつないで完了。
