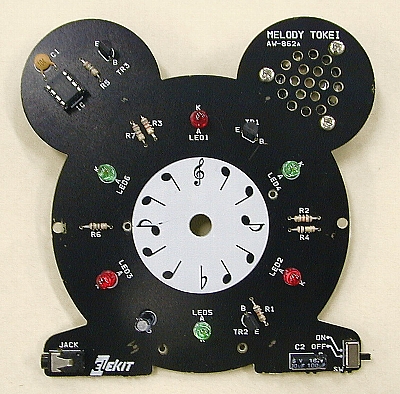

うまく動作しない場合は、まず、部品の配置とはんだ付けがきちんとできているかもう一度
見直してください。

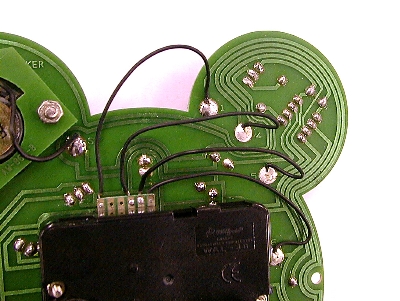

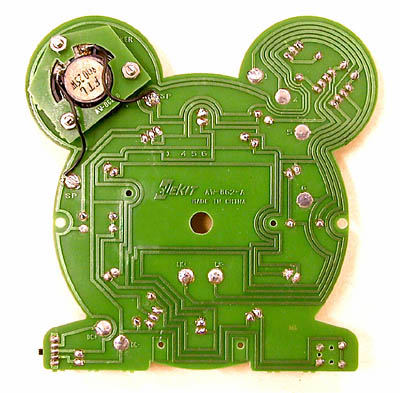

はんだ付けされた基板はこのような感じです。
それぞれの部品の足がちゃんとはんだ付けされているか、となりの足と
ショートしていないか良く見てください。
それでは症状別にチェックしていきましょう。
【 時計が動かない 】
・クロックムーブメントのコードのはんだ付けとはんだ付けした場所のチェック
・電池ボックス(単3電池×1)のはんだ付けと極性のチェック
【 アラームがONになっても音が出ない、LEDも光らない 】
・ICの取り付け方向とはんだ付けのチェック。
・クロックムーブメントからのコードが基板上の所定の位置にハンダf付けできているかを
チェックしてください。
・電池ボックス（単3電池×3）のはんだ付けと極性のチェック
【 アラームがONになってもLEDは光るが、音が出ない 】
・抵抗R5とトランジスタTR3のはんだ付けチェック。
・スピーカーコードのはんだ付けチェック。
【 アラームがONになってっも音は出るが、LEDが光らない 】
＜＜赤色LEDが光らない＞＞
・LEDの取り付け方向とはんだ付けのチェック。
・抵抗R7のはんだ付けのチェック。
＜＜ 緑色LEDが光らない＞＞
・LEDの取り付け方向とはんだ付けのチェック。
・抵抗R6のはんだ付けのチェック。
※光らないLEDのはんだ付け部分のパターンが切れたりしていないかもチェックしてください。
【 メロディがダウンロードできない 】
・ICのはんだ付けチェック。
・トランジスタTR1、TR2の取り付け方向、はんだ付けチェック。
・抵抗R1、R2、R3、R4のはんだ付けチェック。
・コンデンサC3のはんだ付けチェック。
・JACKのはんだ付けチェック。
・パソコンの音量設定の確認。
以上のことをチェックしてみてください。
メロディー時計[AW-862]
