LED調光・点滅キット(LK-CB1)でLEDの数を増やしたい。

基板上のEX-OPの場所を使ってLEDを取り付けることができます。合計3コまでです。増やすときは、発光色が同じ、同一型番のLEDを使用してください。違う発光色を混ぜて取り付けると、うまく点灯しません。

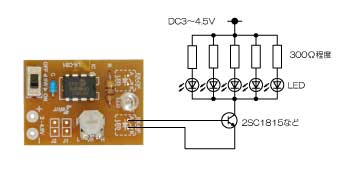

4コ以上のLEDを取り付けたい場合は、外部に回路が必要になります。以下の図は5コのLEDを点灯させる場合の例です。以下の回路の場合はLEDの発光色を混ぜて使うことができます。抵抗値を変えて、好みの明るさに調節してください。

[ご確認ください]
上の写真では、基板にLEDが取り付けられた状態になっておりますが、
外部回路でLEDを増やす場合は、基板に付けられたLEDは取り外してください
LEDが付いたままだと、外部回路に十分な電流が流れないため、点灯・点滅動作が不安定になります。
