LK-CB5(LED表示明るさセンサーキット)にリレーを接続したい。

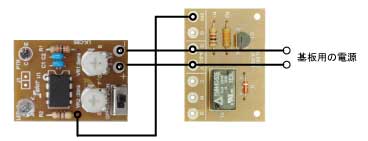

(1) 当社のLK-RB1(小型リレーボードキット)を使う方法があります。以下の図を参考に配線することでリレーを接続できます。

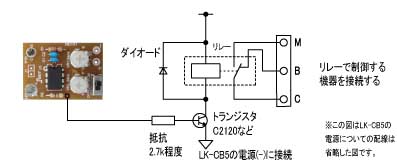

(2) 回路を自作する場合は以下の回路を参考にしてください。リレーはリレーを動作させるための電圧や、リレーで制御する機器の電圧など、お客様の使用状況に合わせて選択してください。
