LK-RB1を、LK-CBシリーズ(※)に接続するときの配線の参考図は以下の通りです。
(※LK-CB1, LK-CB2, LK-CB4, LK-CB5, LK-CB6)

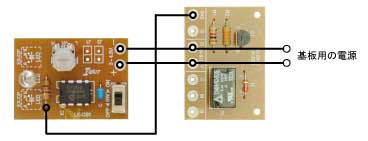

(1)LK-CB1と接続する。

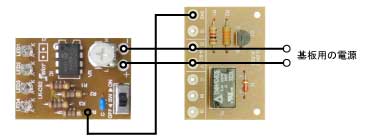

(2)LK-CB2と接続する。

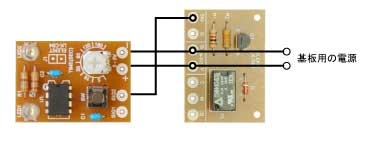

(3)LK-CB4と接続する。
(4)LK-CB5, LK-CB6との接続については、LK-CB5,LK-CB6のFAQに記載しております。
お手数ですが、そちらをご覧くださいますようお願い致します。
LK-CB5(LED表示明るさセンサーキット)にリレーを接続したい。
LK-CB6(タッチセンサーキット)にリレーを接続したい。
なお、LK-CB3(フルカラーLED点灯点滅キット)にリレーを接続することはお勧めできません。LK-CB3は、PWM方式で点灯を制御しているためリレーが激しくON/OFFを繰り返すことになり、リレーを痛めるためです。
