ロボビット(JS-6216)で、ギアシャフトのギア(緑)とギア(オレンジ)がかみ合いません

説明書5ページの【5】で取り付けるギアシャフトは正しく取り付けられていますか?
5ページの【5】の最初の工程でギア(赤)の下に取り付けたA10に、次の工程でギアシャフトの長い側を差し込みますが、このギアシャフトが正しく差し込まれていないとギアが正しくかみ合わなくなります。
A10の穴は6角形になっていますので、ギアシャフトの6角形と形を合わせて、奥までギュッと差し込みます。

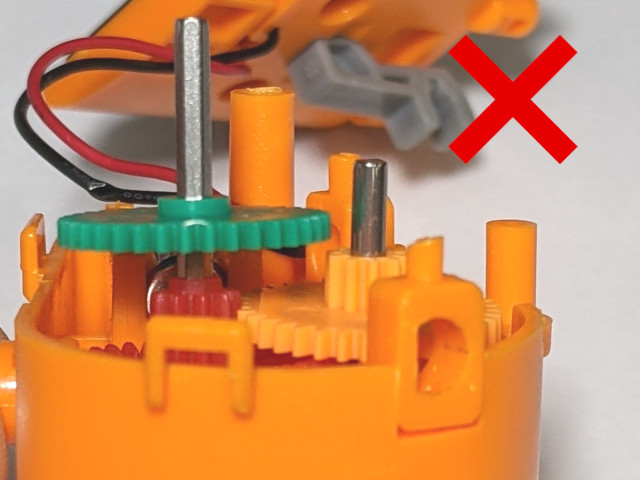

このとき、ギアシャフトが奥まで差し込まれていないと、写真のようにギア(オレンジ)とギアシャフトのギア(緑)がかみ合わなくなります。
JS-6216ギアシャフト嚙合い2.jpg JS-6216ギアシャフト嚙合い1.jpg

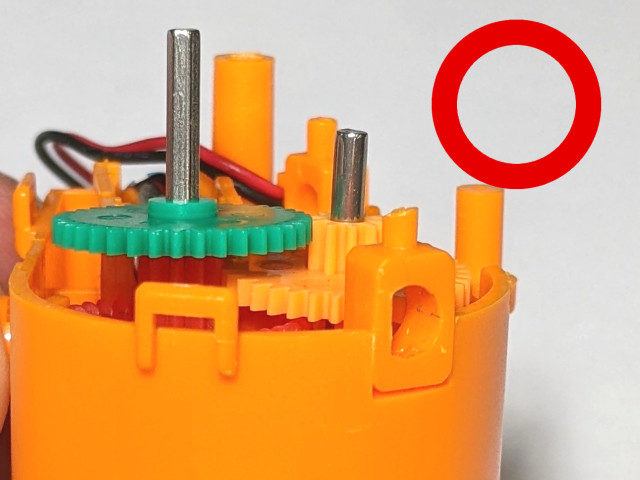

ギアシャフトは奥まで差し込んでください。

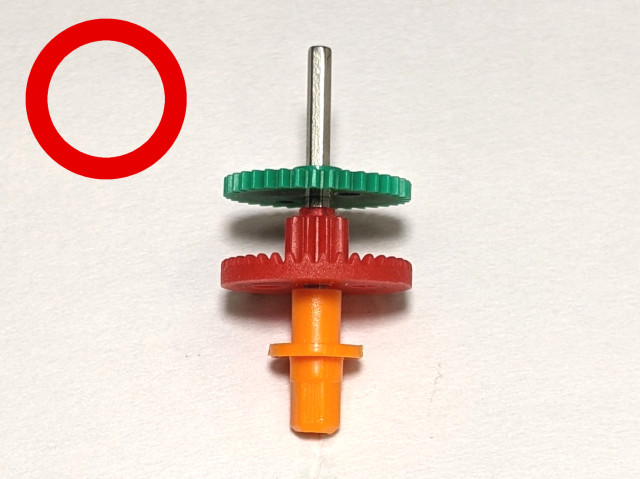

下の写真はA10とギア(赤)、ギアシャフトのみを取り出した写真です。
JS-6216ギアシャフト嚙合い4.jpg JS-6216ギアシャフト嚙合い3.jpg
この写真のように、奥まで正しく差し込むと、A10、ギア(赤)ギアシャフトのギア(緑)はあまりすき間があかない位置になります。

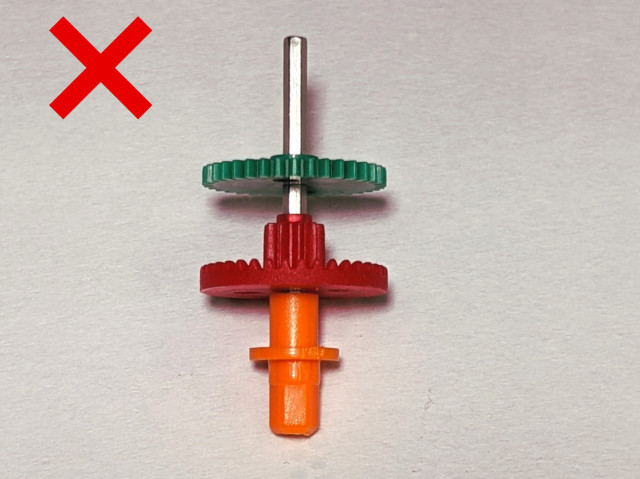

奥まで差し込まれていないときは、それぞれのすき間が大きくあいてしまいます。
