MR-9172/9132用コンパスセンサーモジュール [ MR-9142 ]

KOROBO/KIROBOが向かっている方向を教えてくれる電子コンパス

MR-9172/9132用コンパスセンサーモジュール [ MR-9142 ]
製品型番 MR-9142
販売価格 7,700 円(税込)
[税抜 7,000 円]
はんだ付けなし
工作に必要な工具
ドライバー(プラス)

製品概要

ロボットを目標の方向に進ませたい時や、ロボットサッカーゲームで敵ゴールや味方ゴールの方向を検出するときなどによく利用されるセンサーのひとつとして、地磁気を利用した「電子コンパス」があります。
ふつう電子コンパスは「東西南北」などの包囲情報が出力されるので、入門者にとってはその処理がむずかしいうえ、目標とする方角が変わるとプログラムを変更する必要があります。

このコンパスセンサーモジュールは、目標方向の設定方法として「回転式のセンサーを目標方向に向ける」という非常に直感的なものにし、目標とする方角が変わっもプログラムの変更を必要としない画期的なコンパスです。

コンパスセンサーの出力は、KOROBO/KIROBOのタッチスイッチ用の2つの入力ポートへ接続されますが、タッチスイッチが使用できなくならないようにポートの切換機能を備えています。

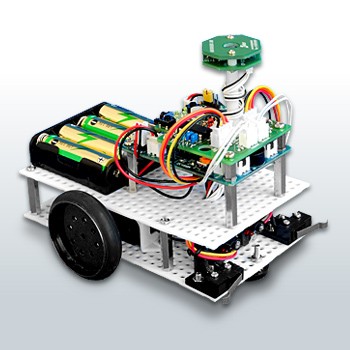

KOROBO/KIROBO専用の設計で、KOROBO/KIROBOの基板の上に重ねて取り付けるだけで接続が完了します。
地磁気センサーには、一般的なMR素子と比べて非常に高感度なMI素子を採用しましたので、精度が高いうえに低消費電力です。(LED消灯時5mA、LED全点灯時12mA(Vdd=5V))

製品仕様

●電源/KOROBO/KIROBO本体から供給
●消費電流/LED1ヶ点灯時:9mA、全LED(3ヶ)点灯時:13mA
●サイズ/W50×H57×D56mm
●重量/27g

製品備考

この製品は後継品があります。
MR-9172/9132用コンパスセンサーモジュール [ MR-9142R ]

関連製品一覧

製品販売データ(お取引先様向け)

JANコード 4952682105442
出荷ロット 小梱包:1個入
パッケージサイズ W 83 × D 83 × H 92 (mm)
発売 2010年6月 1日
生産完了 2016年2月15日

サポート

補修パーツのご案内 組立説明書をご覧ください。
