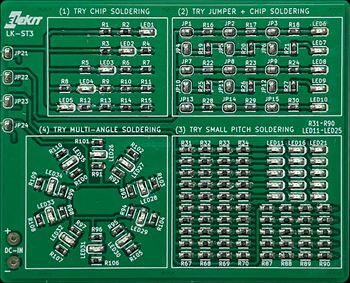

工作によく使われる1608mmサイズのチップ抵抗とチップLED、合計145個をはんだ付けします。

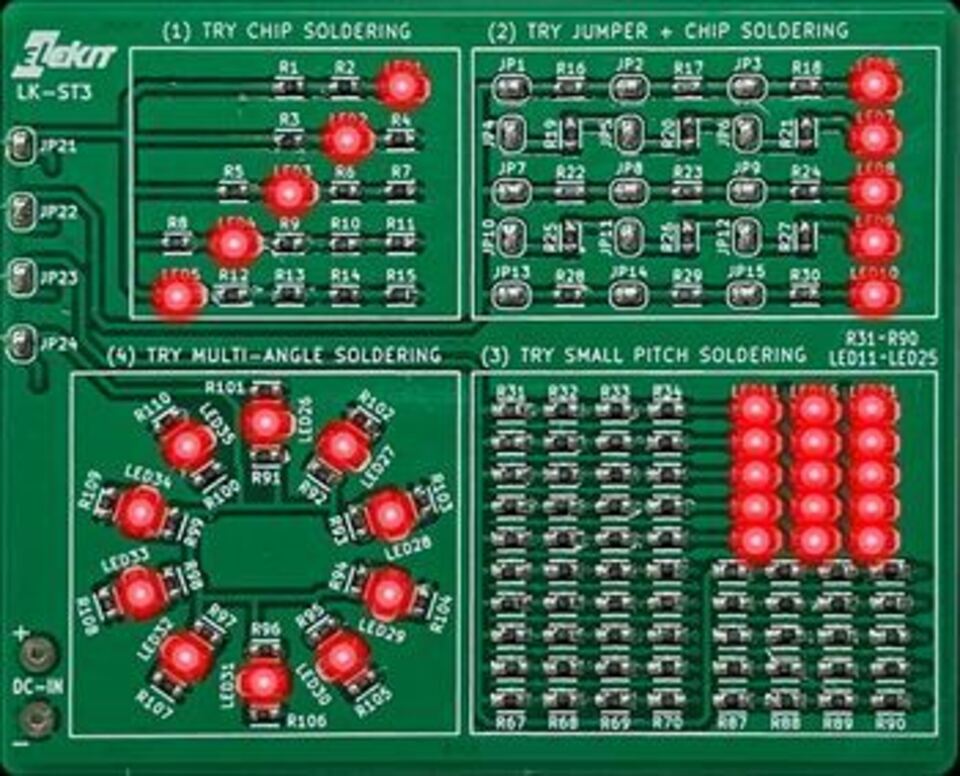

順番につながっている抵抗やLEDにはんだ不良があるとLEDが点灯しないため、はんだの成功、失敗を確認できます。
部品間隔が狭いものや、いろいろな向きへの取り付けにも挑戦できます。

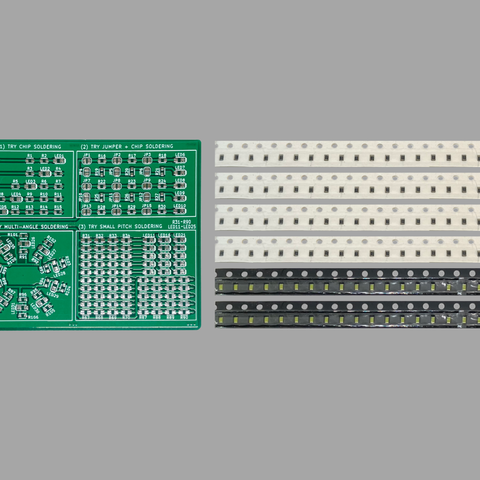

また工作キットで見かける、はんだジャンパーの練習もできます。部品は余分に入っていますので安心です。
●チップ部品145個をはんだ付け
●LEDの点灯ではんだの成功/失敗を確認
●狭い間隔、いろいろな向きへの取りつけ練習
●はんだジャンパーの練習もできる
【 用意しましょう 】 はんだ付けに必要なもの
・ ピンセット（先が細いもの。）
・ フラックス（プリント基板用のもので無洗浄タイプのものに限る。）
・ φ1 ～ 0.6mm程度のはんだ
・ こて先が細いはんだごて はんだごてについて詳しくはこちら
（ ※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。）
・ はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。

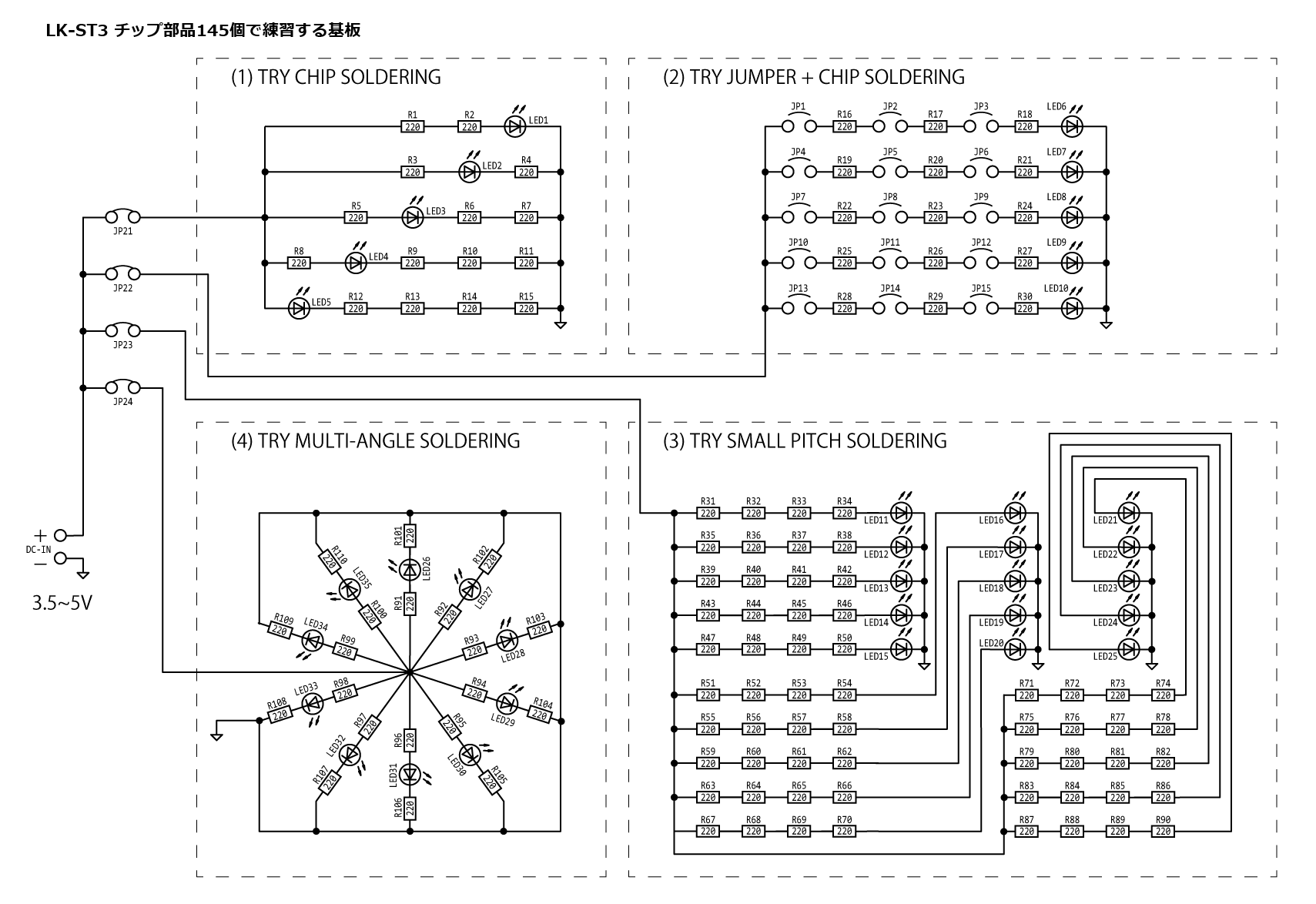

【 LK-ST3 回路図 】
電源／3.5V～5V
基板サイズ／ 73 × 60 mm
消費電流／150mA
■部品サイズ
抵抗：1608 mm
LED： 1608 mm 赤
| 価格 | オープン |
